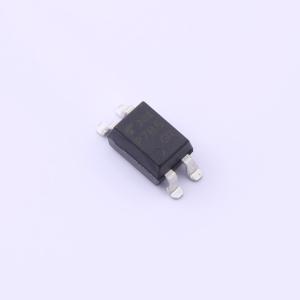

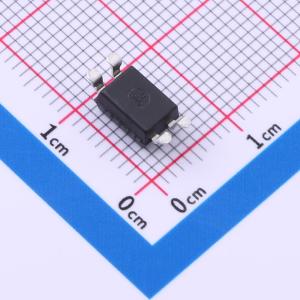

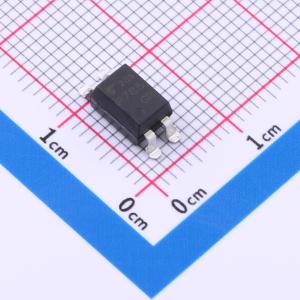

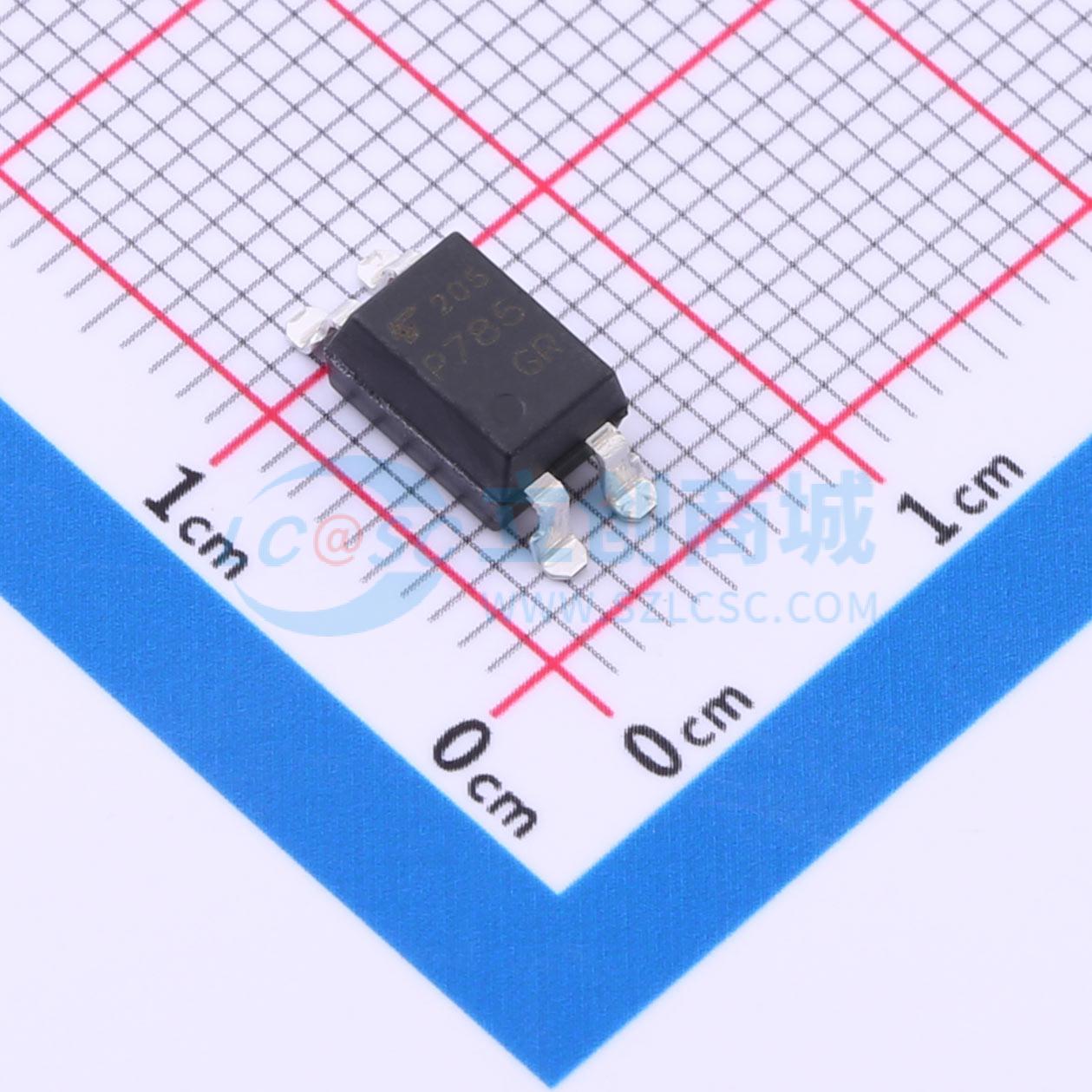

TLP785(GR-TP6,F
光电耦合器，红外发光二极管与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 东芝TLP785由一个与红外发光二极管光耦合的硅光电晶体管组成，采用四引脚塑料双列直插式封装（DIP4），具有高隔离电压（交流：5000 Vrms（最小值））。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP785(GR-TP6,F
- 商品编号
- C4153779
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 10mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 16mA |
应用领域
- 办公设备
- 家用电器
- 固态继电器
- 开关电源
- 无触点控制器输出
- 单工/多工数据传输
