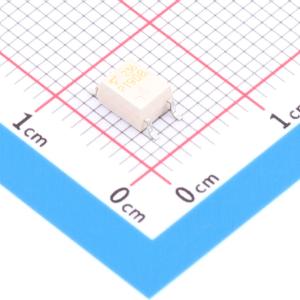

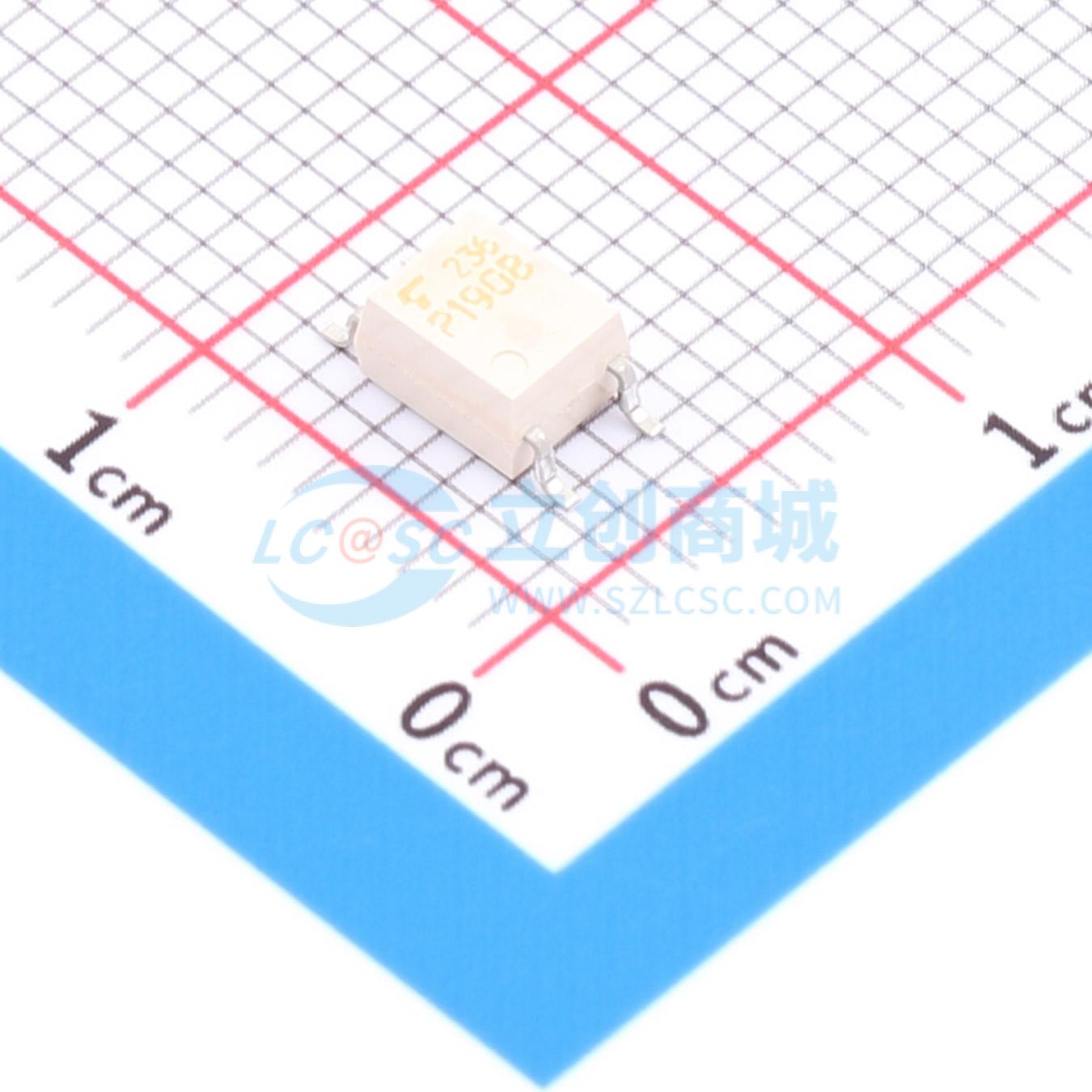

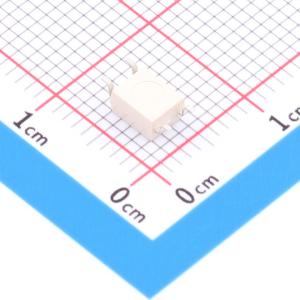

温馨提醒：图片仅供参考，商品以实物为准

TLP190B(TPL,U,C,F)

DC 2.5kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 迷你扁平光耦合器适用于表面贴装组装。由一个红外发光二极管与一个串联的光电二极管阵列光耦合而成，适用于MOSFET栅极驱动器。
品牌名称: TOSHIBA(东芝)
商品型号: TLP190B(TPL,U,C,F)
商品编号: C4153841
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	-
	下降时间	-
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	-
	正向电流(If)	20mA
	功能特性	-

商品概述

东芝TLP190B迷你扁平光电耦合器适用于表面贴装组装。它由一个红外发光二极管与一个串联的光电二极管阵列光耦合而成，适用于MOSFET栅极驱动器。TLP190为迷你扁平封装，4引脚，单电路。开路电压最小为7.0V，短路电流最小为12.0μA，隔离电压最小为2500Vrms，通过UL 1577认证（文件编号E67349）和cUL认证（CSA组件验收服务编号5A，文件编号E67349），典型重量为0.09g。商业生产始于1990年11月。

商品特性

开路电压：7.0V（最小值）
短路电流：12.0μA（最小值）
隔离电压：2500Vrms（最小值）
通过UL认证：UL 1577，文件编号E67349
通过cUL认证：CSA组件验收服务编号5A，文件编号E67349
典型重量：0.09g

应用领域

电信可编程控制器
MOS栅极驱动器
MOSFET栅极驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电二极管
	正向压降(Vf)	1.4V
	输出电流	-
	隔离电压(Vrms)	2.5kV
	直流反向耐压(Vr)	3V
	负载电压	-
	输出通道数	1
