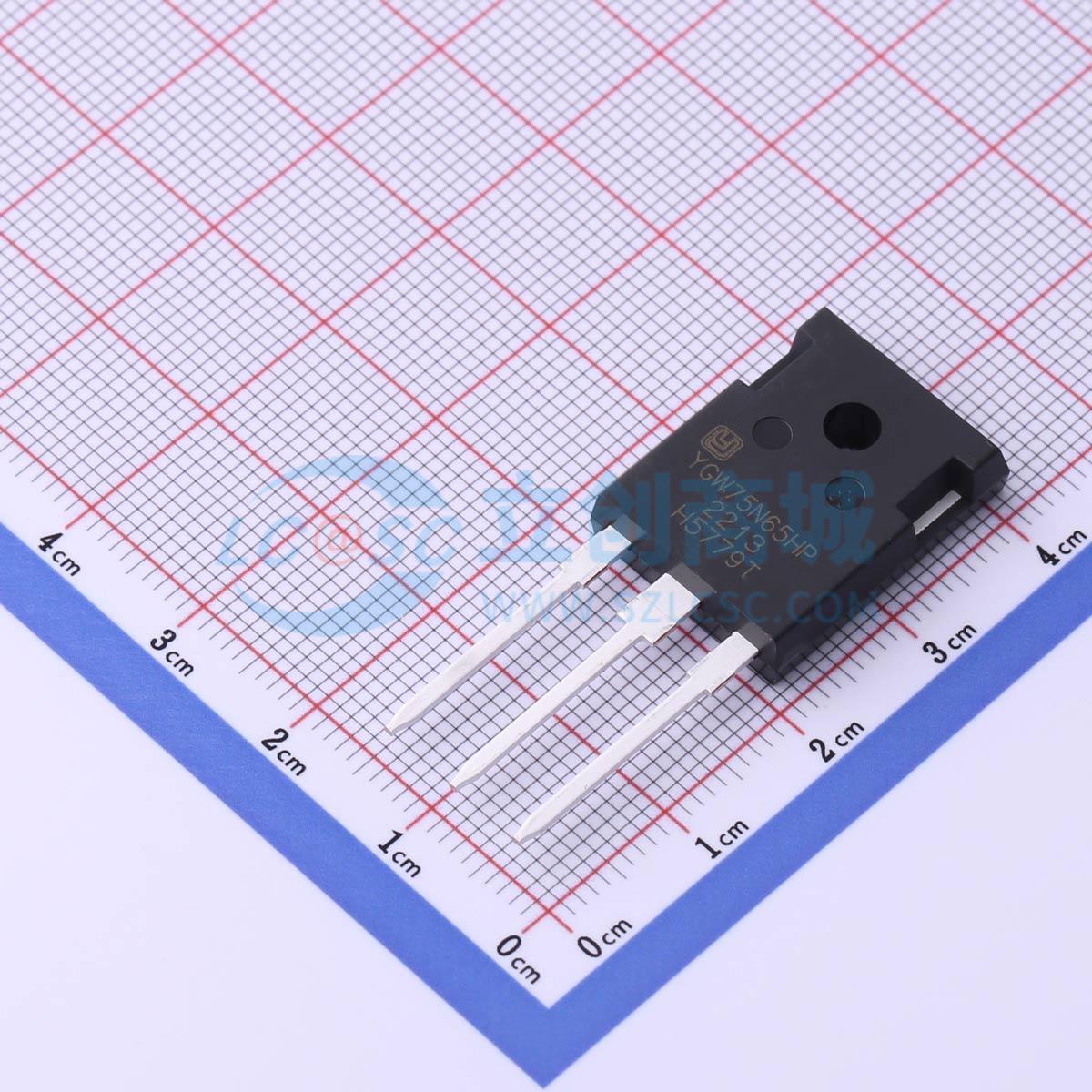

温馨提醒：图片仅供参考，商品以实物为准
YGW75N65HP
650V 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规级 广泛应用于各类高频电源行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW75N65HP
- 商品编号
- C4153747
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 430pF | |
| 集射极饱和电压(VCE(sat)) | 2.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.2V@250uA | |
| 输入电容(Cies) | 4.7nF |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 50ns | |
| 关断延迟时间(Td(off)) | 150ns | |
| 导通损耗(Eon) | 2.7mJ | |
| 关断损耗(Eoff) | 2.1mJ | |
| 反向恢复时间(Trr) | 50ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 30pF |
