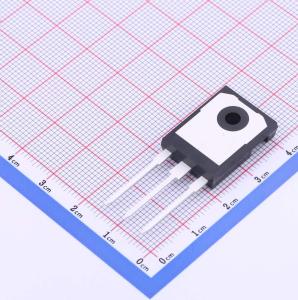

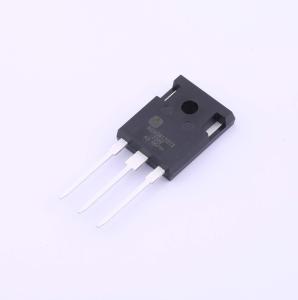

温馨提醒：图片仅供参考，商品以实物为准
AU40N120T3A2
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车规级 IGBT单管 通过车规AEC-Q101，N沟道，TO247，广泛应用于电机驱动，变频器，PTC行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- AU40N120T3A2
- 商品编号
- C4153732
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 416W | |
| 输出电容(Coes) | 190pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.75V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.9V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 260nC@15V | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 4.8mJ | |
| 关断损耗(Eoff) | 1.65mJ | |
| 反向恢复时间(Trr) | 250ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 100pF |
