温馨提醒：图片仅供参考，商品以实物为准

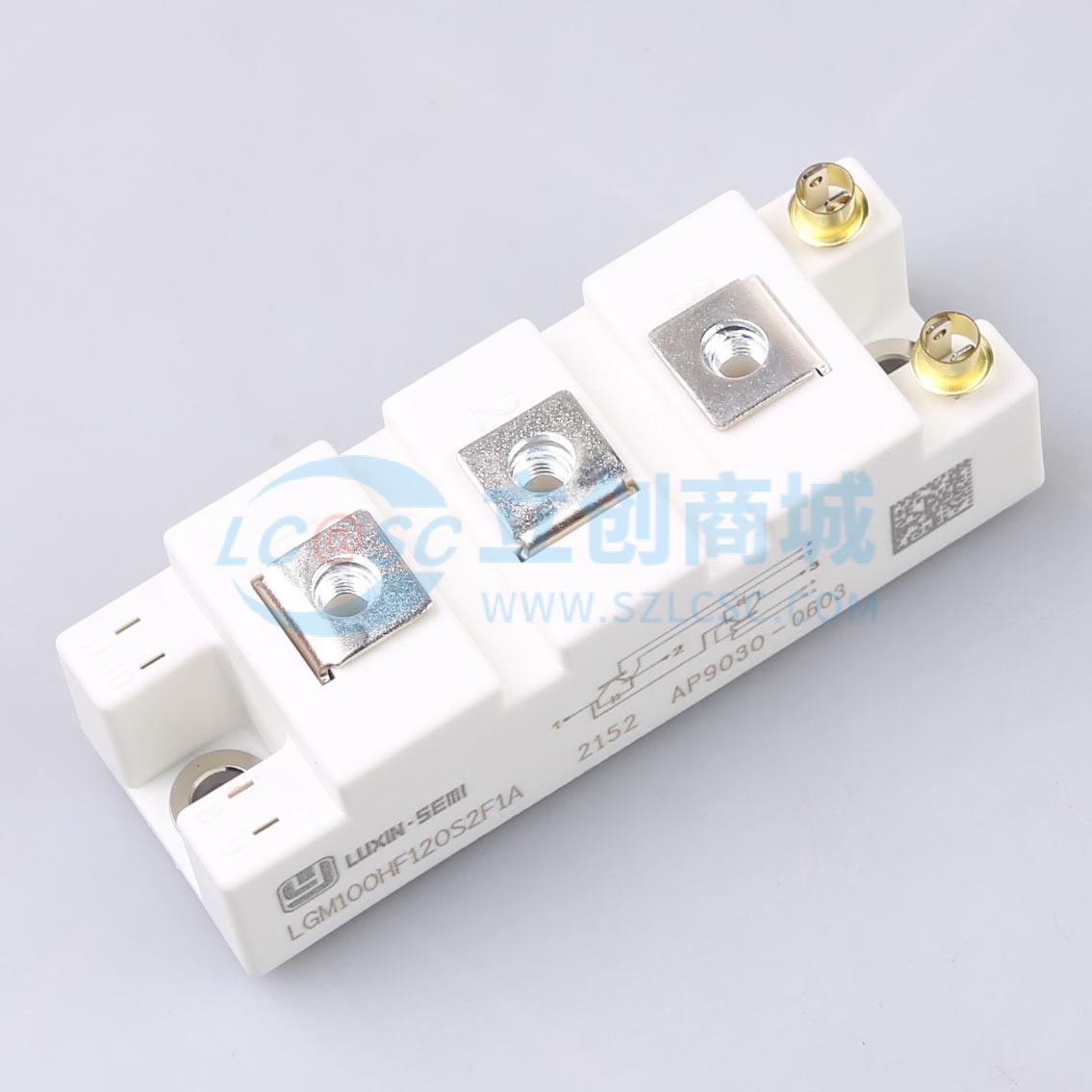

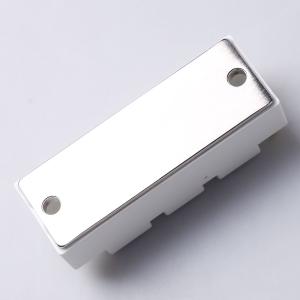

LGM100HF120S2F1A
4件套 配件3个螺丝 1.2kV 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规级 广泛应用于电焊机，商灶行业
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- LGM100HF120S2F1A
- 商品编号
- C4153751
- 包装方式
- 盒装
- 商品毛重
- 148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 577W | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 1.85V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 5.7V@1.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.8nF | |
| 开启延迟时间(Td(on)) | 240ns | |
| 关断延迟时间(Td(off)) | 320ns | |
| 导通损耗(Eon) | 9.78mJ | |
| 关断损耗(Eoff) | 4.11mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.21nF |
