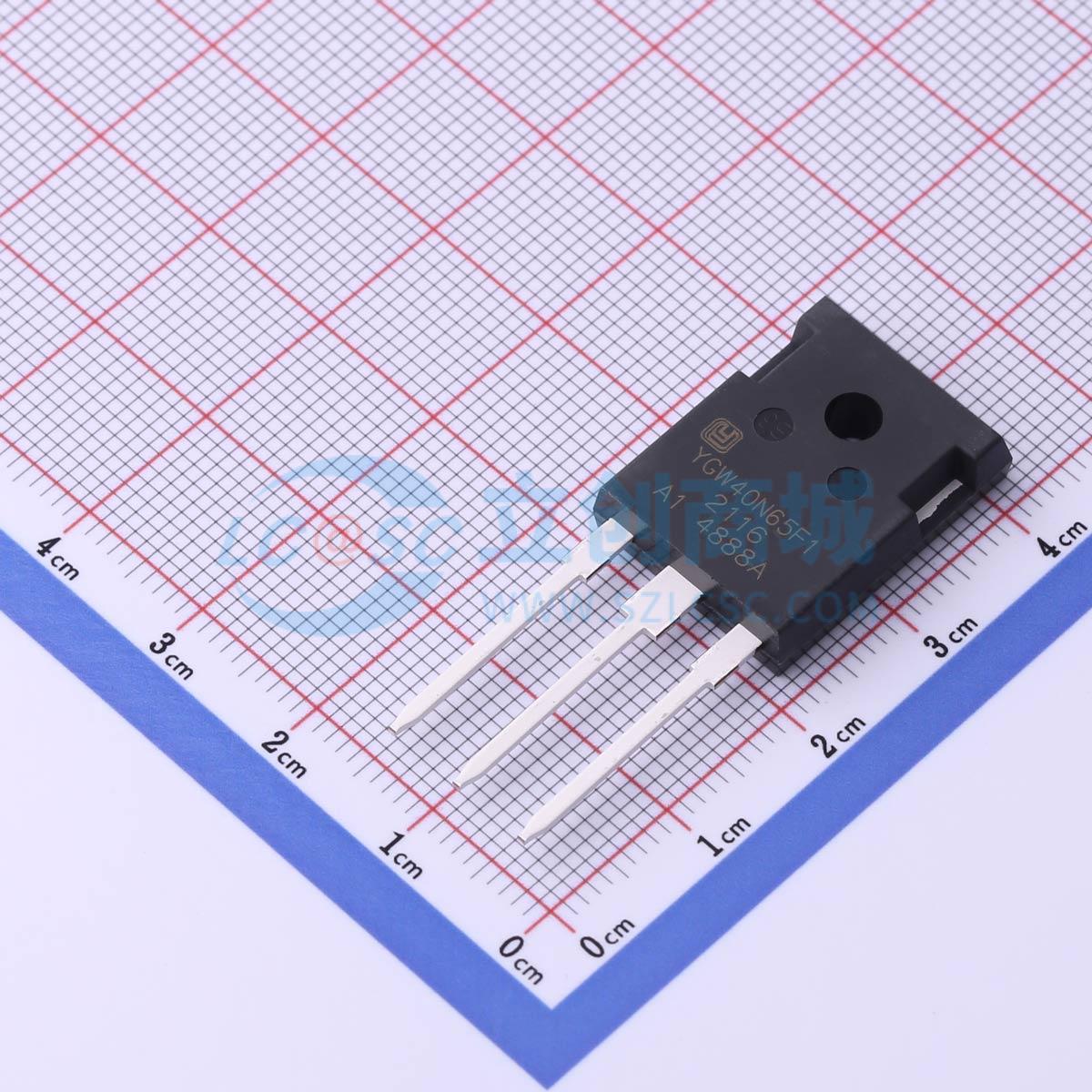

温馨提醒：图片仅供参考，商品以实物为准
YGW40N65F1A1
650V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规级 广泛应用于各类高频电源行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW40N65F1A1
- 商品编号
- C4153735
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 188W | |
| 输出电容(Coes) | 100pF | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 90nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.1nF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 2mJ | |
| 关断损耗(Eoff) | 400uJ | |
| 反向恢复时间(Trr) | 85ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 40pF |
