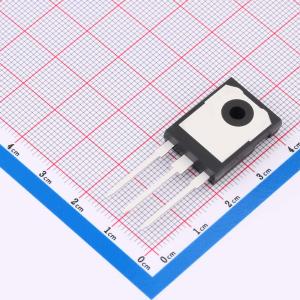

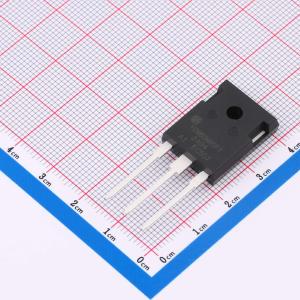

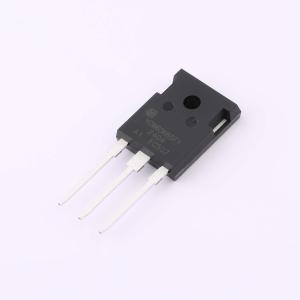

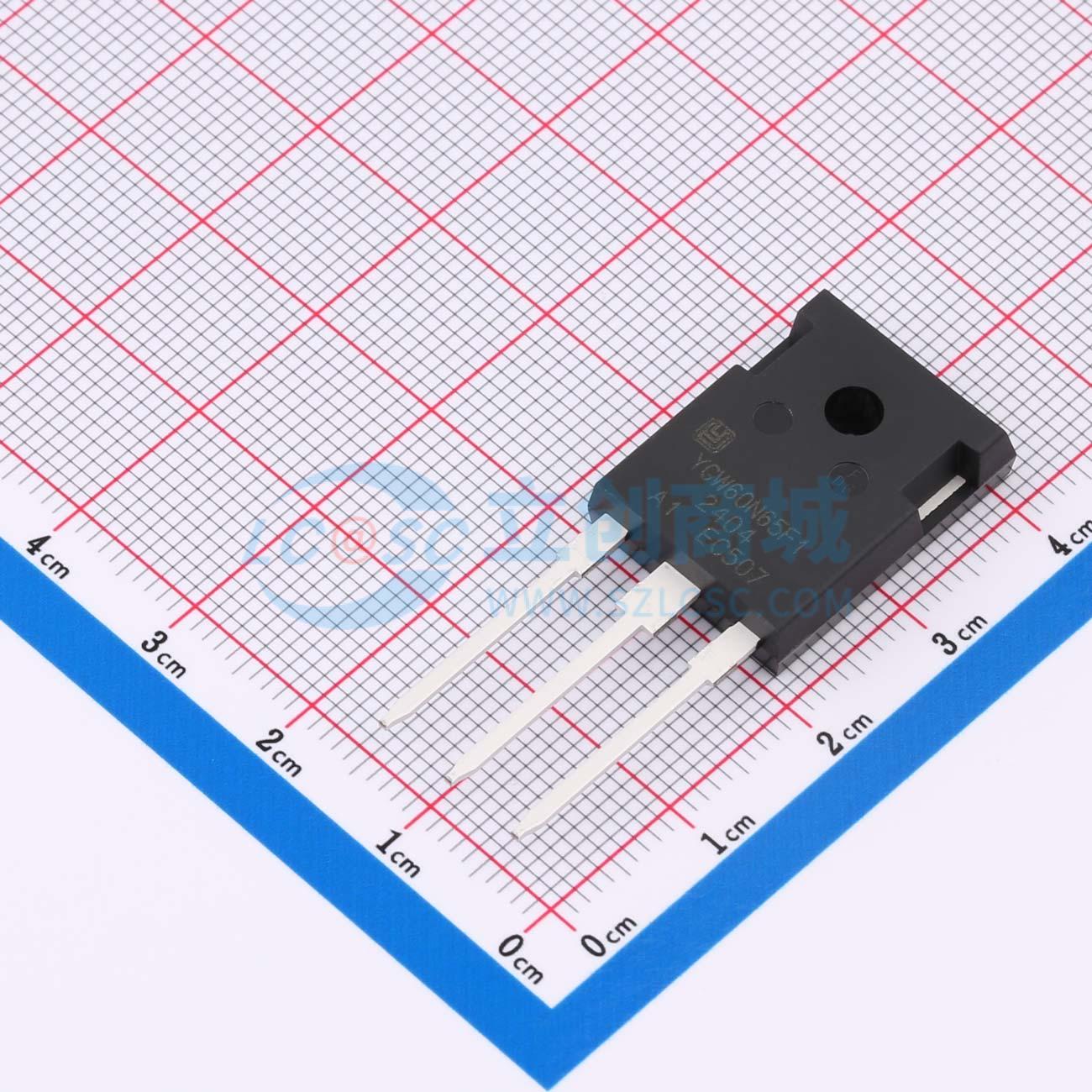

温馨提醒：图片仅供参考，商品以实物为准
YGW60N65F1A1
650V 60A
- 描述
- 工规级 IGBT单管 N沟道，TO247，广泛应用于各类高频电源行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW60N65F1A1
- 商品编号
- C4153739
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 312W | |
| 输出电容(Coes) | 130pF | |
| 集射极饱和电压(VCE(sat)) | 2.2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 158nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.8nF | |
| 开启延迟时间(Td(on)) | 56ns | |
| 关断延迟时间(Td(off)) | 165ns | |
| 导通损耗(Eon) | 2.2mJ | |
| 关断损耗(Eoff) | 890uJ | |
| 反向恢复时间(Trr) | 90ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 70pF |
