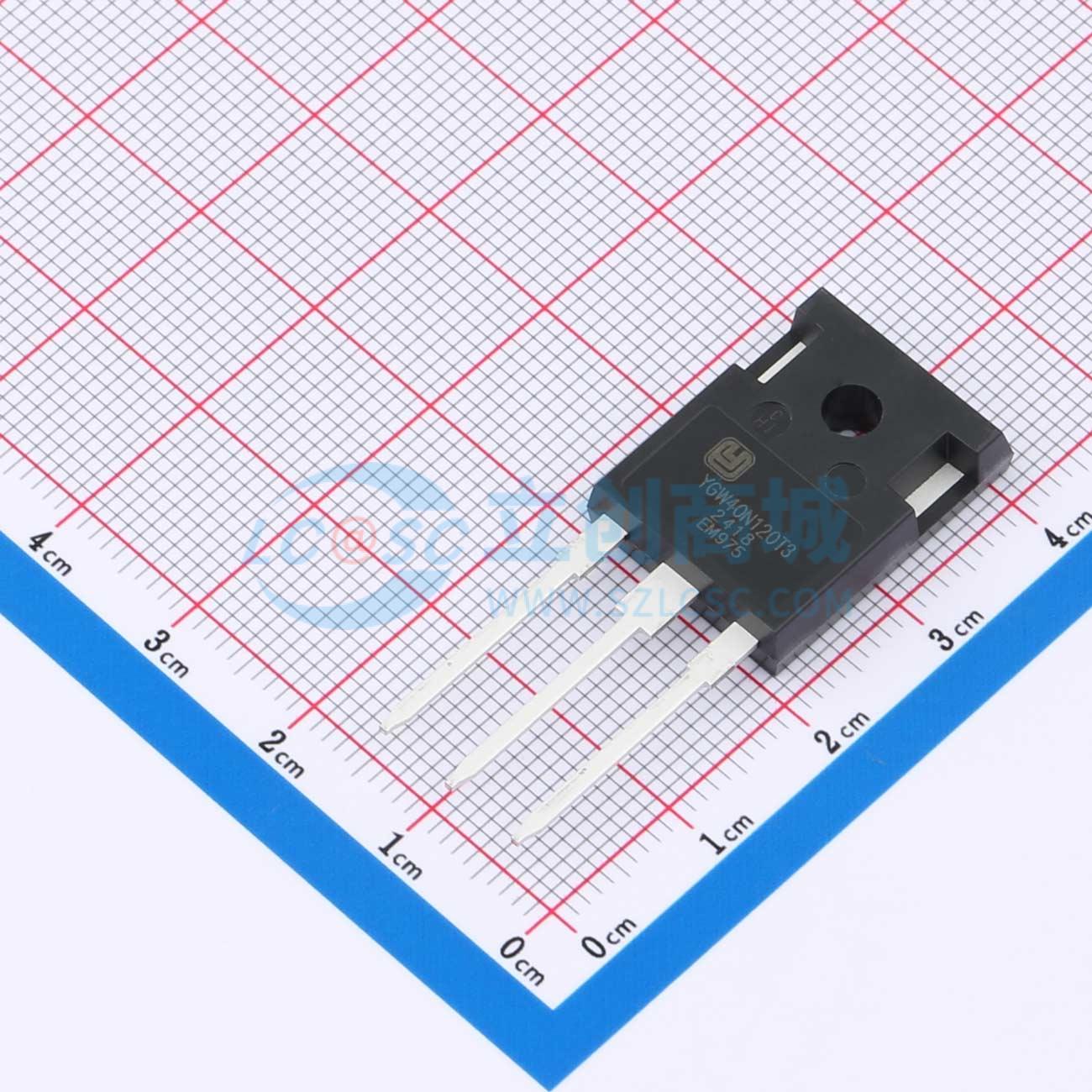

温馨提醒：图片仅供参考，商品以实物为准

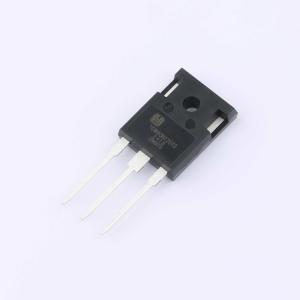

YGW40N120T3
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车规级 IGBT单管 通过车规AEC-Q101，N沟道，TO247，广泛应用于电机驱动，变频器，PTC行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW40N120T3
- 商品编号
- C4153733
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 416W | |
| 输出电容(Coes) | 190pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@40A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5.2V@250uA | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 4.8mJ | |
| 关断损耗(Eoff) | 1.65mJ | |
| 反向恢复时间(Trr) | 350ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 100pF |
