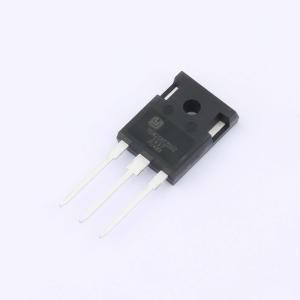

温馨提醒：图片仅供参考，商品以实物为准
YGW25N120U2
1.2kV 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规级 IGBT单管 N沟道，TO247，广泛应用于高频电源行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGW25N120U2
- 商品编号
- C4153676
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 耗散功率(Pd) | 210W | |
| 输出电容(Coes) | 70pF | |
| 集射极饱和电压(VCE(sat)) | 2.25V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5.3V@250uA | |
| 栅极电荷量(Qg) | 120nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 90ns | |
| 导通损耗(Eon) | 2.5mJ | |
| 关断损耗(Eoff) | 650uJ | |
| 反向恢复时间(Trr) | 420ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 40pF |
