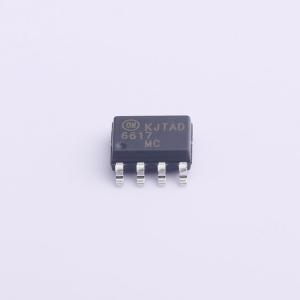

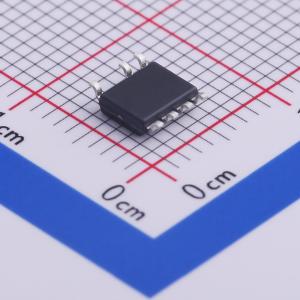

FLS6617MX

停产集成功率MOSFET的初级侧调节PWM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款第三代初级侧调节（PSR）且高度集成的 PWM 控制器具备多项特性，可提升低功率反激式转换器的性能。与传统设计或线性变压器相比，FLS6617 的专有真电流（TRUECURRENT）技术能实现精确的恒流（CC）调节，并简化电池充电器应用的电路设计，从而使充电器成本更低、体积更小、重量更轻。为最大限度降低待机功耗，专有绿色模式可在轻载条件下进行关断时间调制，使 PWM 频率线性降低
品牌名称: onsemi(安森美)
商品型号: FLS6617MX
商品编号: C464170
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.111克(g)

商品参数

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	工作模式	DCM
	反馈方式	原边反馈

商品概述

这款第三代初级侧调节 (PSR) 且高度集成的 PWM 控制器具备多项特性，可提升低功率反激式转换器的性能。与传统设计或线性变压器相比，FLS6617 的专有 TRUECURRENT 技术能够实现精确的恒流 (CC) 调节，并简化电池充电器应用的电路设计，从而降低充电器成本、减小体积并减轻重量。为最大限度降低待机功耗，专有绿色模式提供关断时间调制功能，可在轻载条件下线性降低 PWM 频率。绿色模式有助于电源满足节能要求。使用 FLS6617 可通过极少的外部元件实现充电器设计，并将成本降至最低。

商品特性

待机功耗低于 30 mW
高压启动
外部元件数量最少
无需次级反馈电路的恒压 (CV) 和恒流 (CC) 控制
绿色模式：通过跳周期线性降低 PWM 频率
采用专有跳频技术，固定 PWM 频率为 50 kHz，解决 EMI 问题
CV 模式下的峰值电流模式控制
逐周期电流限制
具备自动重启功能的 VDD 过压保护
VDD 欠压锁定 (UVLO)
栅极输出最大电压钳位在 15 V
具备自动重启功能的固定过温保护
采用 7 引脚 SOP 封装

应用领域

手机、无绳电话、PDA、数码相机、电动工具等的电池充电器
替代线性变压器和 RCC 开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	5V~16V
	开关频率	44kHz~56kHz
	输出电流	-
	耗散功率(Pd)	11mW
	最大占空比	85%
