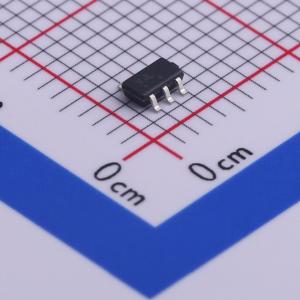

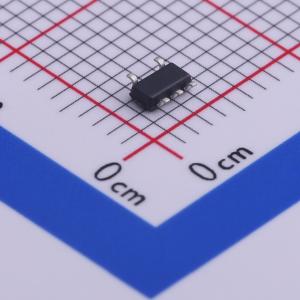

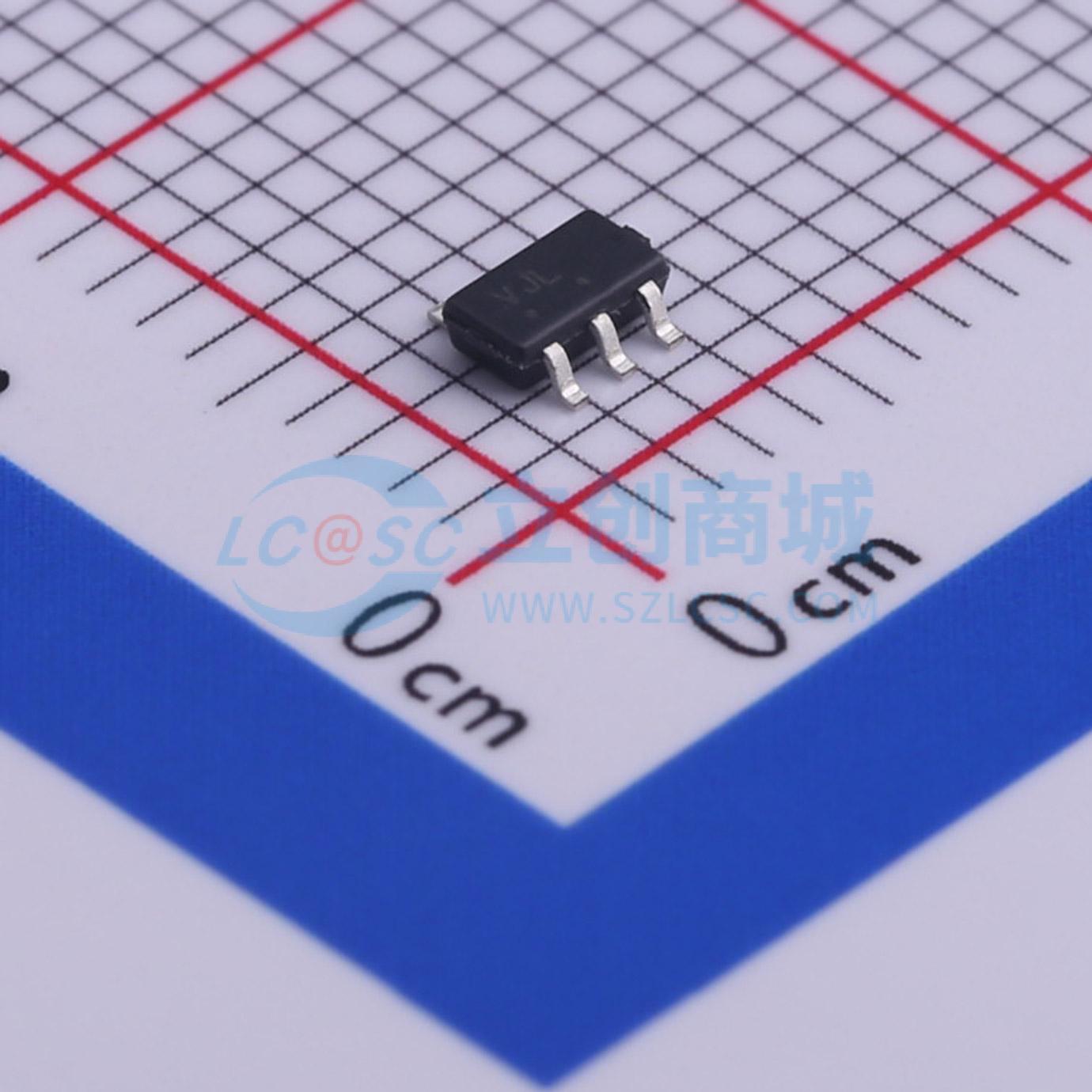

M74VHC1GT02DTT1G
单路2输入或非门/CMOS逻辑电平转换器
- 描述
- MC74VHC1GT02是一款采用硅栅CMOS技术制造的单门2输入或非门。内部电路由多级组成，包括一个缓冲输出级，可提供高抗噪性和稳定的输出。
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1GT02DTT1G
- 商品编号
- C464192
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.4V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 530mV~800mV | |
| 输出高电平(VOH) | 2.9V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
