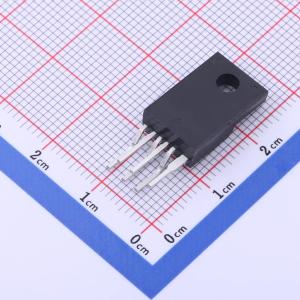

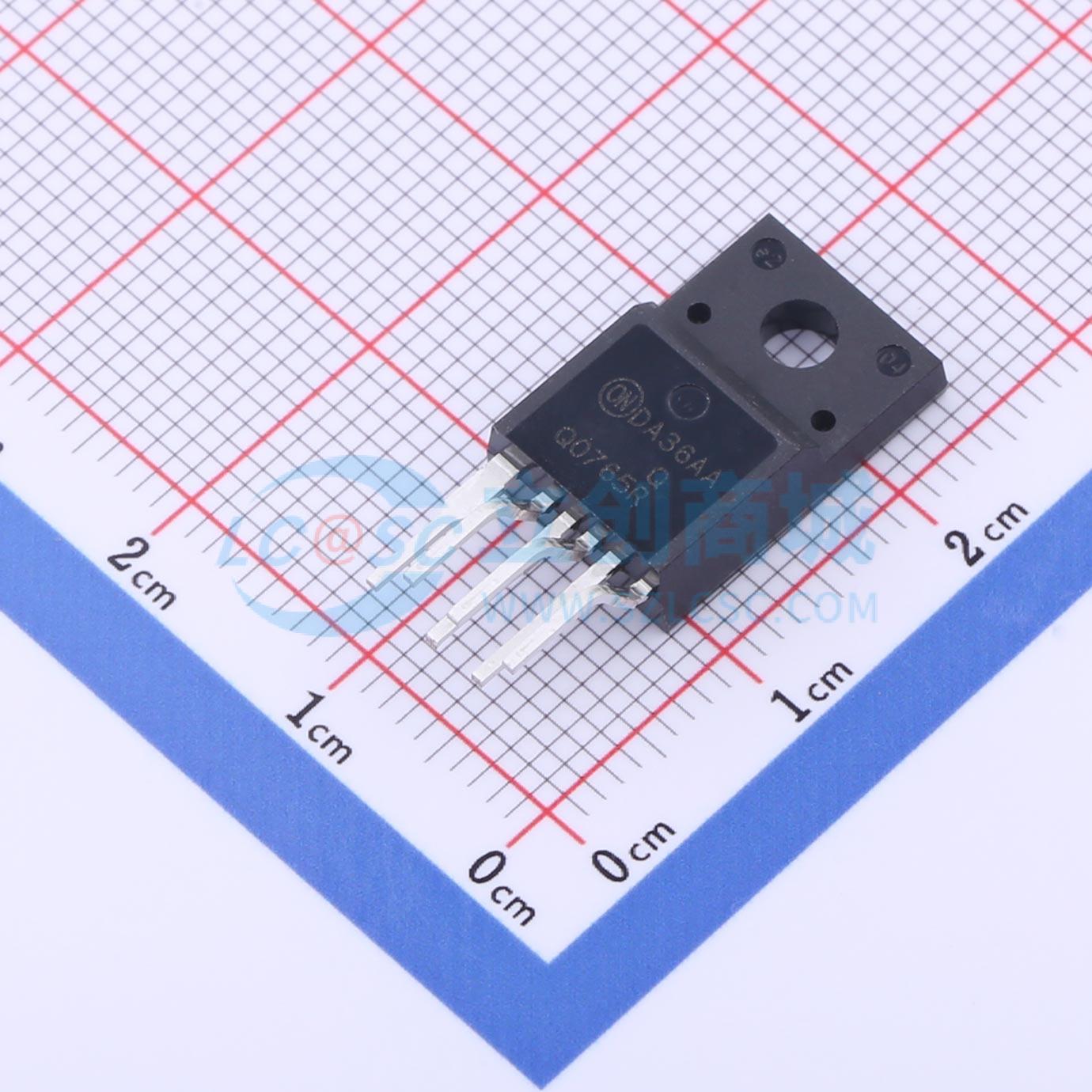

FSQ0765RQWDTU

品牌名称: onsemi(安森美)
商品型号: FSQ0765RQWDTU
商品编号: C464182
商品封装: TO-220-6
包装方式: 管装
商品毛重: 2.14克(g)

商品参数

商品概述

准谐振转换器（QRC）通常比传统的固定开关频率硬开关转换器具有更低的电磁干扰（EMI）和更高的功率转换效率。FSQ系列是一款集成了脉冲宽度调制（PWM）控制器和检测场效应晶体管（SenseFET）的器件，专门为实现准谐振操作和交替谷底开关（AVS）而设计。该PWM控制器集成了固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSQ系列能够降低总成本、减少元件数量、缩小尺寸并减轻重量，同时提高效率、生产率和系统可靠性。该器件为设计具有成本效益的准谐振开关反激式转换器提供了一个理想的基础平台。

商品特性

针对准谐振转换器（QRC）进行优化
通过可变频率控制和交替谷底开关（AVS）实现低电磁干扰（EMI）
通过最小电压开关实现高效率
在宽负载和输入电压变化范围内频率变化范围窄
采用先进的突发模式操作，降低待机功耗
具备简单的同步电压检测方案
逐脉冲电流限制
多种保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞功能的内部热关断（TSD）、输出短路保护（OSP）
带迟滞功能的欠压锁定（UVLO）
内部启动电路
内部高压检测场效应晶体管（650V）
内置软启动（17.5ms）

应用领域

液晶电视和显示器、录像机、服务器、机顶盒以及DVD和DVD刻录机的电源
适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~20V
	开关频率	48kHz~67kHz

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	工作温度	-25℃~+85℃@(Ta)
