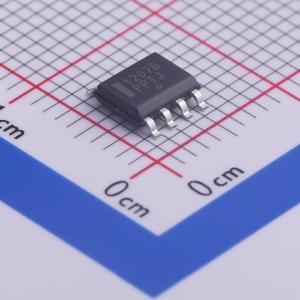

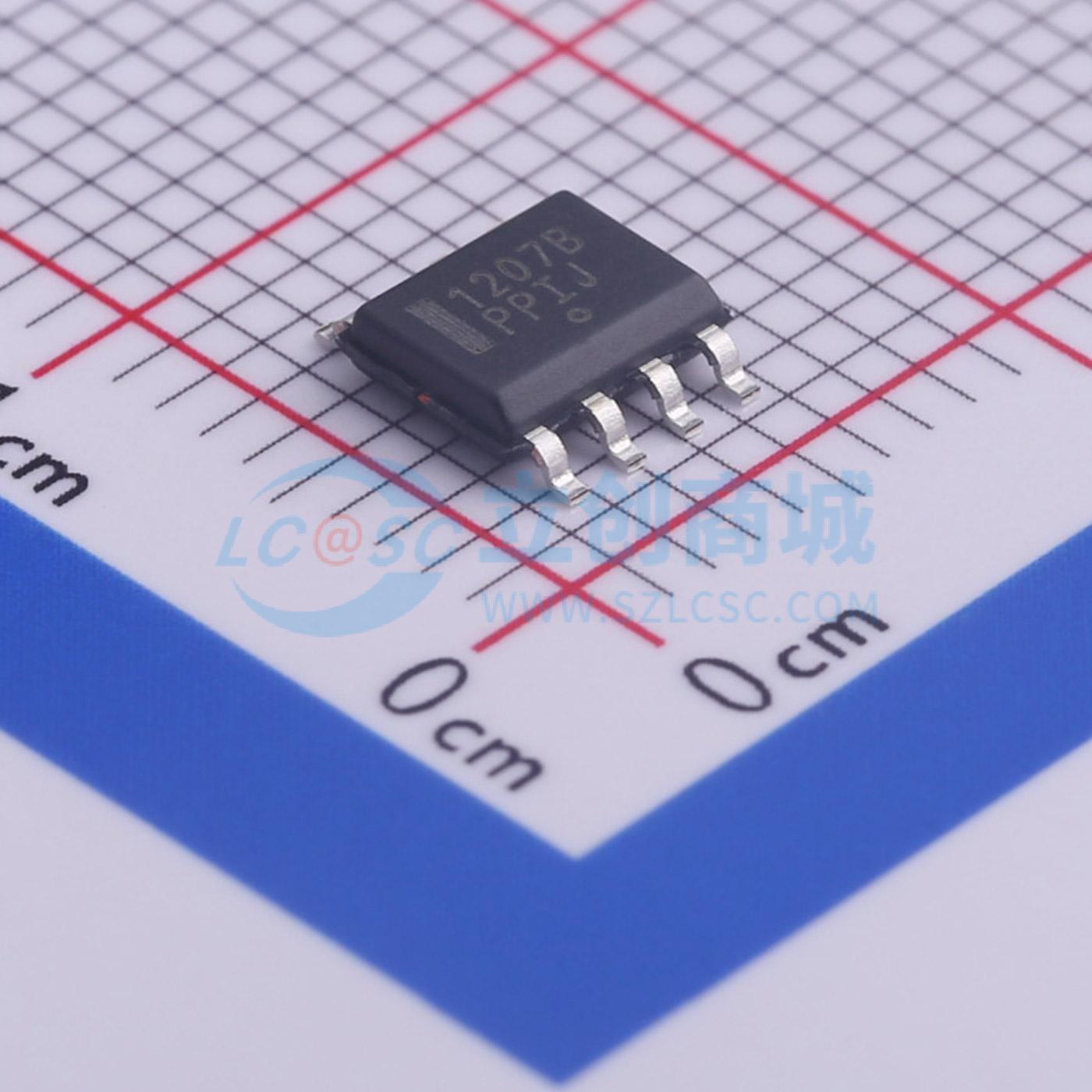

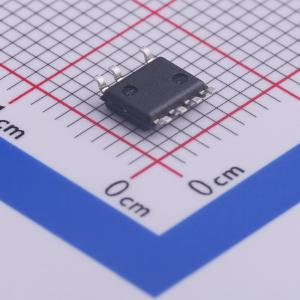

NCP1207BDR2G

NCP1207A/B 集成了真正的电流模式调制器和去磁检测器，可确保在任何负载/线路条件下实现完全的边界/临界导通模式，并实现最小的漏极电压开关（准谐振操作）。由于其固有的跳周期能力，一旦功率需求降至预定水平以下，控制器便会进入突发模式。由于这种情况发生在低峰值电流时，因此听不到任何可闻噪声。对于 NCP1207A，内部 8.0 μs 定时器可防止自由运行频率超过 125 kHz（因此低于 150 kHz 的 CISPR - 22 EMI 起始限值），而跳周期调节功能则允许用户选择突发折返发生的频率。对于 NCP1207B，内部定时器时长缩短至 4.5 μs，以允许在更高频率（高达 200 kHz）下运行。 动态自供电（DSS）通过避免使用辅助绕组为 NCP1207A/B 供电，极大地简化了变压器设计。此功能在运行期间输出电压会发生变化的应用（如电池充电器）中尤为有用。由于采用高压技术，该 IC 直接连接到高压直流母线。因此，短路跳闸点不依赖于任何 VCC 辅助电平。 变压器磁芯复位检测通过辅助绕组完成，该绕组通过专用引脚引入，还可实现快速过压保护（OVP）。一旦检测到过压保护事件，IC 将永久锁存关闭。 最后，通过过流故障保护电路（OCP）实现的连续反馈信号监控，使最终设计坚固可靠。 NCP1207A/B 采用标准的电流模式架构，其中关断时间由峰值电流设定点决定，而磁芯复位检测触发导通事件。该组件是对元件数量要求较低的应用的理想选择，尤其适用于低成本 AC/DC 适配器、消费电子产品、辅助电源等。由于采用高性能高压技术，NCP1207A/B 集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要组件/功能：

• 变压器磁芯复位检测：无论运行条件如何，都能确保边界/临界运行。因此，实际上不存在初级开关导通损耗和次级二极管恢复损耗。该转换器还保持为一阶系统，从而简化了反馈环路设计。
• 准谐振操作：通过延迟导通事件，可以在漏源波形的最小值处重新启动 MOSFET，确保降低 EMI/视频噪声干扰。在额定功率条件下，NCP1207A/B 以边界导通模式（BCM）运行，也称为临界导通模式。
• 动态自供电（DSS）：由于采用超高压集成电路（VHVIC）技术，NCP1207A/B 允许直接将引脚连接到高压直流母线。动态电流源对电容器充电，从而为 NCP1207A/B 提供完全独立的 VCC 电平。因此，无需使用辅助绕组，而在可变输出电压设计（如电池充电器）中，辅助绕组的管理一直是个难题。
• 过压保护（OVP）：通过对去磁绕组上的平台电压进行采样，NCP1207A/B 在检测到过压情况时会进入锁存故障状态。控制器将在此位置完全锁存，直到 VCC 降至 4.0 V 以下，例如当用户从市电断开电源时。

• 自由运行边界/临界模式准谐振操作
• 具有可调跳周期能力的电流模式
• 无需辅助绕组的 VCC 供电
• 自动恢复过流保护
• 锁存过压保护
• 外部锁存触发，例如通过过温信号
• 500 mA 峰值电流源/吸收能力
• VCC 低于 10 V 时的欠压锁定
• 内部 1.0 ms 软启动
• NCP1207A 的内部最小关断时间为 8.0 μs，NCP1207B 的内部最小关断时间为 4.5 μs
• 可调跳周期水平
• 内部温度关断
• 直接光耦连接
• 提供用于瞬态分析的 SPICE 模型
• 这些是无铅和无卤器件

• 笔记本电脑等的 AC/DC 适配器
• 离线电池充电器
• 消费电子产品（DVD 播放器、机顶盒、电视等）
• 辅助电源（USB、电器、电视等）
