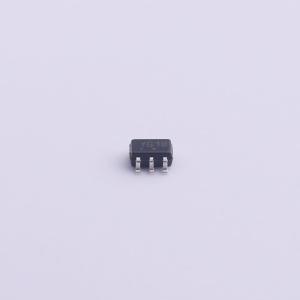

NCS2561SQT1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单通道高速视频驱动器，包括一个2极重建滤波器和SAG校正功能。采用节省空间的SC-88封装，针对低电压、便携式应用进行了优化。设计用于与大多数视频处理器中嵌入的数模转换器（DAC）兼容。内部集成了一个8 MHz的2极视频DAC重建滤波器，固定增益为2。在交流耦合模式下用于输出时，还具有内置的SAG校正电路。此外，还提供了一个使能引脚以进一步降低功耗。
品牌名称: onsemi(安森美)
商品型号: NCS2561SQT1G
商品编号: C462924
商品封装: SC-88
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

NCS2561 是一款单通道高速视频驱动器，包含一个 2 阶重建滤波器和 SAG 校正功能。它采用节省空间的 SC - 88 封装，针对低电压便携式应用进行了优化。该器件设计为与大多数视频处理器中内置的数模转换器（DAC）兼容。 NCS2561 内部集成了一个 8 MHz 的 2 阶视频 DAC 重建滤波器，固定增益为 2。当在交流耦合模式下用于输出时，NCS2561 还内置了 SAG 校正电路。为进一步降低功耗，提供了一个使能引脚。

商品特性

内部 8 MHz 2 阶重建滤波器
内部固定增益：6 dB
集成电平转换器
用于减小耦合电容尺寸的 SAG 校正电路
低静态电流：典型值 6 mA
关断电流 <5 μA
宽输入电压范围
能够同时驱动 2 路复合视频广播信号（CVBS）（2x150 负载）
出色的视频性能
工作电源电压范围：+2.7 V 至 +3.3 V
带有 NCV 前缀，适用于汽车及其他需要独特场地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合 RoHS 标准

应用领域

便携式视频、数码相机及拍照手机
机顶盒视频滤波器
NTSC 和 PAL

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频放大器
	放大器数	单路
	滤波器阶数	2
	带宽(-3db)	8MHz

	属性	参数值
	微分增益	0.5%
	微分相位	1deg
	输入偏置电流(Ib)	3pA
	工作温度	-40℃~+125℃
