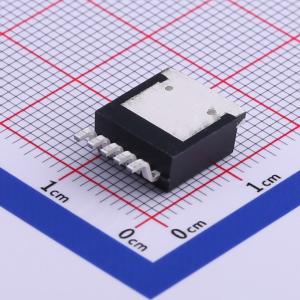

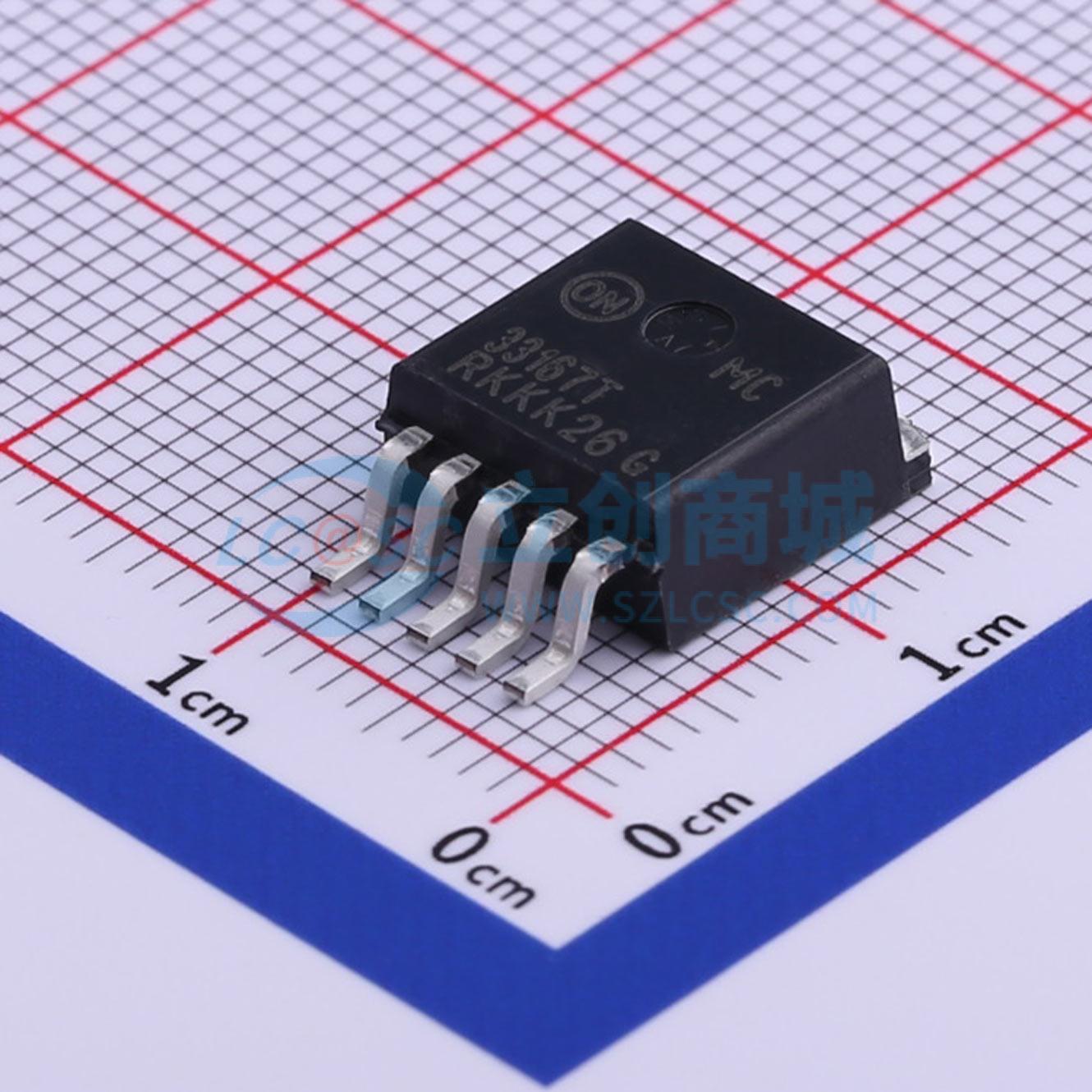

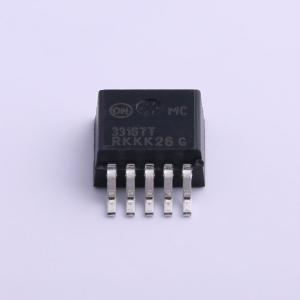

温馨提醒：图片仅供参考，商品以实物为准
MC33167D2TG
高效率固定频率电源开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC33167系列是高效率的固定频率电源开关调节器,适用于降压和反相转换应用,具有最少的外部组件需求。这些设备还可在成本效益较高的升压转换应用中使用。主要功能包括超过5.0 A的输出开关电流、72kHz的固定频率振荡器、5.05 V的输出电压、2%精度的参考电压、0%到95%的输出占空比、逐周期电流限制、欠压锁定、内部热关断和低功耗待机模式。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC33167D2TG
- 商品编号
- C462840
- 商品封装
- D2PAK-5
- 包装方式
- 管装
- 商品毛重
- 3.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 7.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 65kHz~79kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 36uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MC34167、MC33167系列是单片功率开关稳压器，针对直流-直流转换器应用进行了优化。这些器件作为固定频率、电压模式稳压器工作，包含直接实现降压和电压反相转换器所需的所有有源功能，且所需外部元件数量最少。它们也可经济高效地用于升压转换器应用。潜在市场包括汽车、计算机、工业和对成本敏感的消费产品。
商品特性
- 输出开关电流超过5.0 A
- 带片上定时的固定频率振荡器（72 kHz）
- 无需外部电阻分压器即可提供5.05 V输出
- 精度为2%的基准电压
- 输出占空比为0%至95%
- 逐周期电流限制
- 带迟滞的欠压锁定
- 内部热关断
- 工作电压范围为7.5 V至40 V
- 待机模式可将电源电流降至36 μA
- 采用经济的5引脚TO - 220封装，有两种可选引脚形式
- 也提供表面贴装D²PAK封装
- 湿度敏感度等级（MSL）为1级
- 提供无铅封装
应用领域
- 汽车
- 计算机
- 工业
- 对成本敏感的消费产品
