温馨提醒：图片仅供参考，商品以实物为准

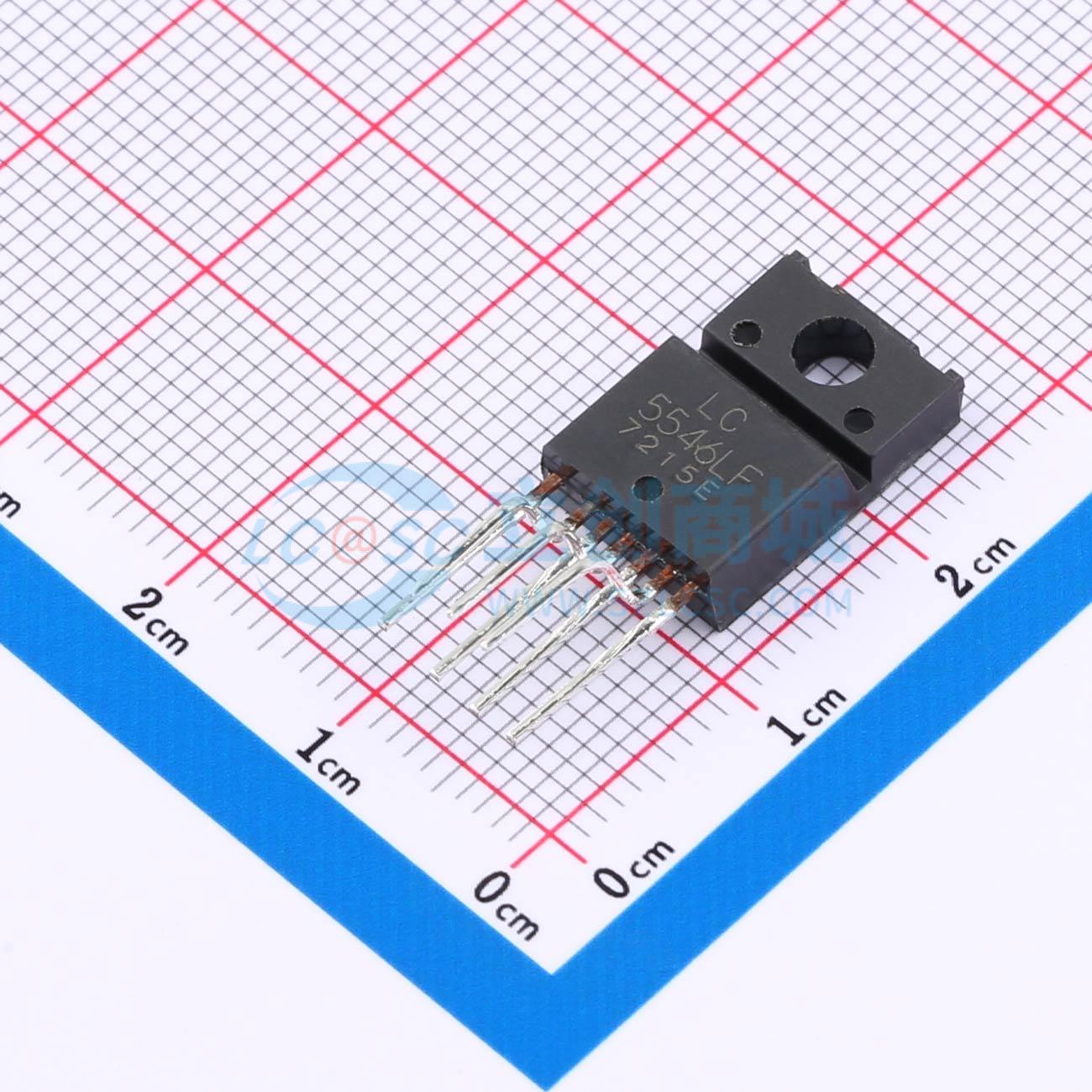

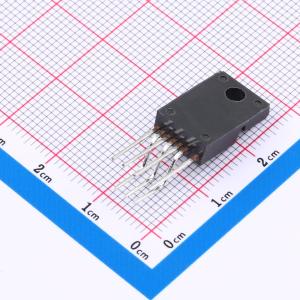

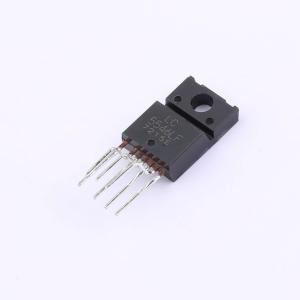

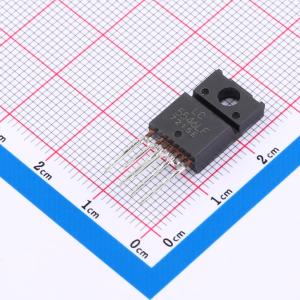

LC5546LF

单级功率因数校正离线开关调节器集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LC5540LF系列是用于隔离型LED驱动器的电源IC，集成了功率MOSFET，专为无输入电容应用设计，并使系统即使在轻负载条件下也能符合谐波标准（IEC61000-3-2 class C）。该控制器采用平均电流控制方法实现高功率因数，准谐振拓扑结构有助于提高效率并降低EMI噪声。该系列产品采用TO-220封装。丰富的保护功能有助于减少元件数量，并实现高性能与低成本的电源。集成的MOSFET的VDSS(min)额定值从650V（LC5546LF和LC5547LF）到800V（LC5549LF）。RDS(on)(max) 为1.1Ω（LC5547LF）至1.9Ω（LC5546LF）。根据热性能等级，在230VAC供电时最大输出功率可达80W，在通用输入供电（85至265VAC）时最大输出功率可达55W（LC5547LF）。请注意，最大输出功率可以达到这个值的120%到140%。然而，在低输出电压或短占空比的应用中可能会受到限制。
品牌名称: SANKEN(三垦)
商品型号: LC5546LF
商品编号: C462608
商品封装: TO-220F-7
包装方式: 管装
商品毛重: 2.668克(g)

商品参数

商品概述

LC5540LF系列是用于隔离型LED驱动器的电源IC，集成了功率MOSFET，专为无输入电容应用设计，并使系统即使在轻负载条件下也能符合谐波标准（IEC61000-3-2 class C）。该控制器采用平均电流控制方法实现高功率因数，准谐振拓扑结构有助于提高效率并降低EMI噪声。该系列产品采用TO-220封装。丰富的保护功能有助于减少元件数量，并实现高性能与低成本的电源。

集成的MOSFET的VDSS(min)额定值从650V（LC5546LF和LC5547LF）到800V（LC5549LF）。RDS(on)(max) 为1.1Ω（LC5547LF）至1.9Ω（LC5546LF）。根据热性能等级，在230VAC供电时最大输出功率可达80W，在通用输入供电（85至265VAC）时最大输出功率可达55W（LC5547LF）。请注意，最大输出功率可以达到这个值的120%到140%。然而，在低输出电压或短占空比的应用中可能会受到限制。

商品特性

集成导通时间控制电路（通过平均电流控制实现高功率因数）
集成启动电路（无需外部启动电路）
集成软启动电路（减少启动时集成的功率MOSFET和输出整流器上的功率应力）
集成偏置辅助电路（改善启动性能，抑制工作期间VCC电压下降，并允许在VCC引脚上使用低额定值陶瓷电容）
集成前沿消隐（LEB）电路
集成最大导通时间限制电路
保护功能：
- 过流保护（OCP）：逐脉冲
- 过压保护（OVP）：锁定关断
- 过载保护（OLP）：锁定关断
- 热关断（TSD）：锁定关断

应用领域

LED照明灯具
LED灯泡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	开关频率	33kHz~47kHz
	通道数	1
	输出电流	9.2A
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)

	属性	参数值
	工作电压(AC)	85VAC~265VAC
	拓扑结构	反激
	工作温度	-20℃~+115℃
	开关管(内置/外置)	内置
