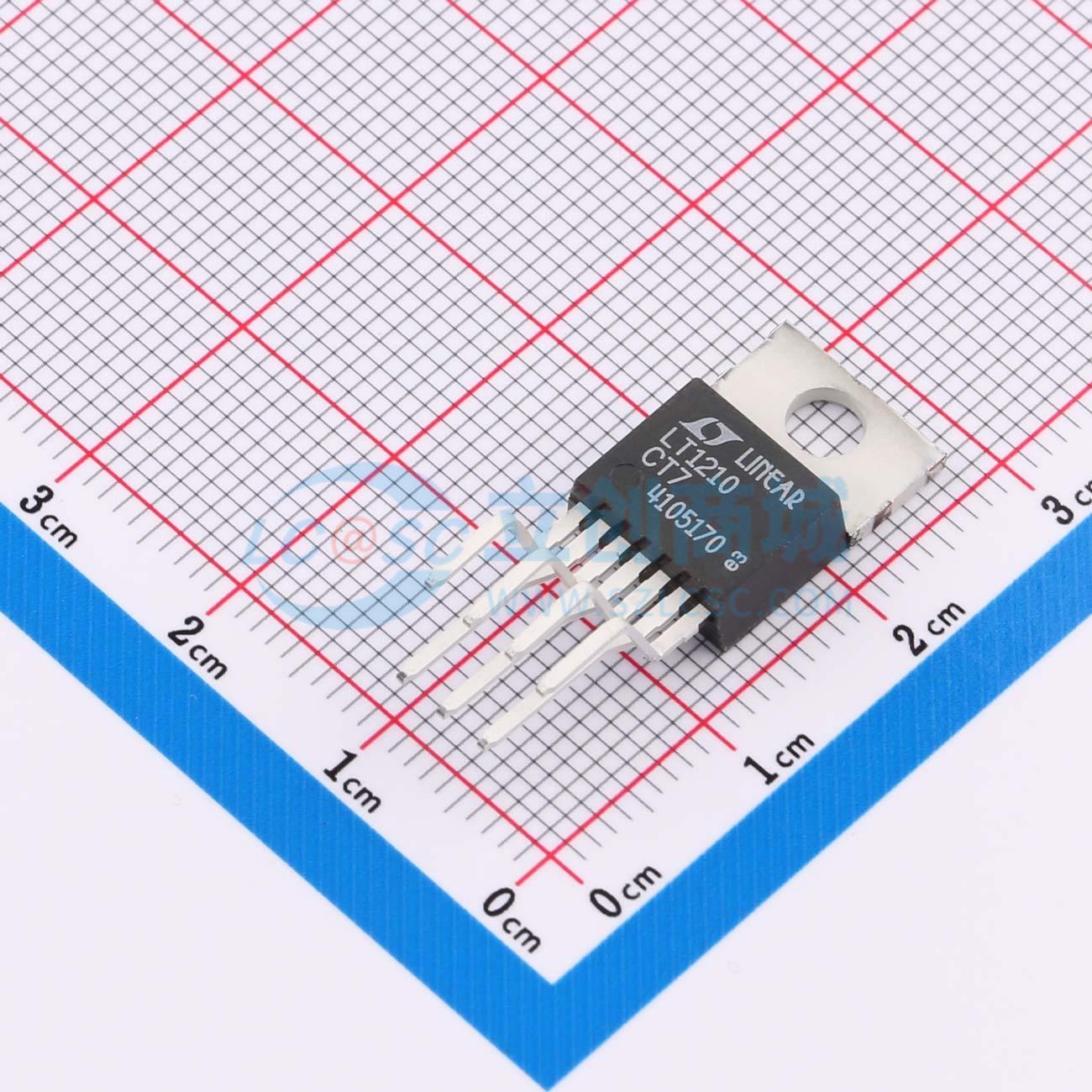

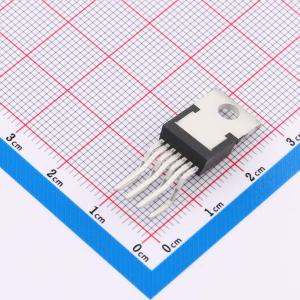

温馨提醒：图片仅供参考，商品以实物为准
LT1210CT7#PBF
高输出电流电流反馈放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.1A、35MHz 电流反馈放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1210CT7#PBF
- 商品编号
- C462616
- 商品封装
- TO-220-7
- 包装方式
- 管装
- 商品毛重
- 3.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 35MHz | |
| 输入失调电压(Vos) | 15mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 900V/us | |
| 输入偏置电流(Ib) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 3nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 62dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 35mA | |
| 输出电流 | 1.1A | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | 5V~15V；-15V~-5V |
商品概述
LT1210是一款电流反馈放大器，具有高输出电流和出色的大信号特性。高转换速率、1.1A输出驱动和±15V工作电压的组合，使该器件能够在1MHz至2MHz频率范围内提供显著的功率。短路保护和热关断功能确保了器件的耐用性。LT1210在大容性负载下能保持稳定，并且可以轻松提供容性负载所需的大电流。关断功能可将器件切换到高阻抗和低电源电流模式，在器件不使用时降低功耗。对于较低带宽应用，可以通过单个外部电阻降低电源电流。 LT1210提供TO - 220和DD封装，适用于最高±15V电源电压的应用。对于±5V应用，该器件还提供低热阻的SO - 16封装。
商品特性
- 最小输出驱动电流1.1A
- 带宽35MHz，Av = 2，RL = 10Ω
- 转换速率900V/µs，Av = 2，RL = 10Ω
- 高输入阻抗：10MΩ
- 宽电源电压范围：±5V至±15V
- 适用于±5V工作的增强型θJA SO - 16封装
- 关断模式：IS < 200µA
- 可调节电源电流
- CL = 100000F时保持稳定
- 工作温度范围：-40℃至85℃
- 提供7引脚DD、TO - 220和16引脚SO封装
应用领域
- 电缆驱动器
- 缓冲器
- 测试设备放大器
- 视频放大器
- ADSL驱动器
