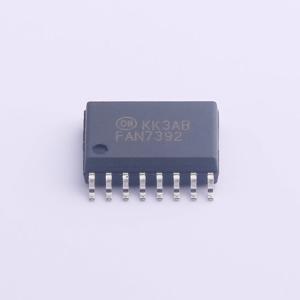

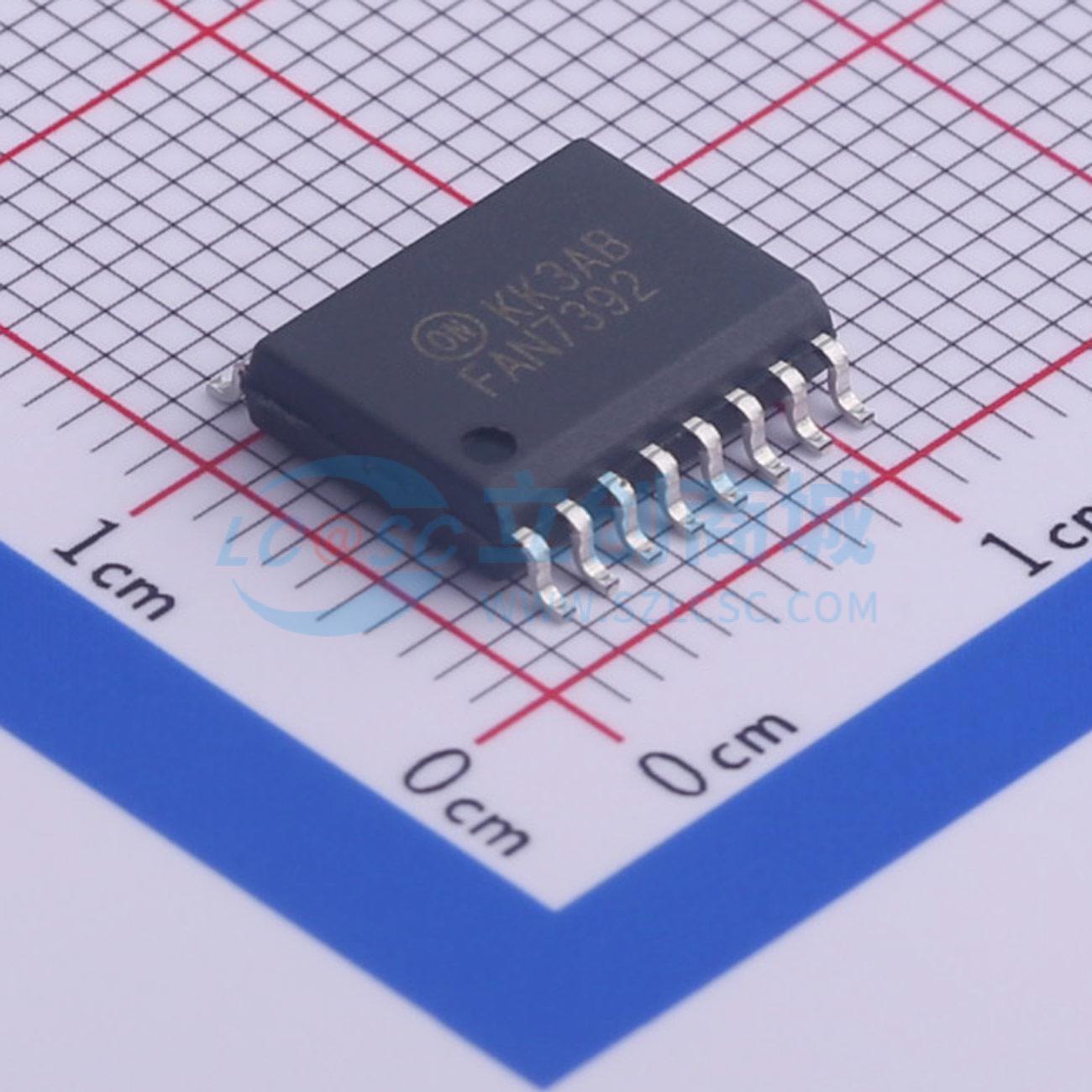

FAN7392MX

FAN7392MX 停产

描述: FAN7392 是一款单片高压和低压侧门极驱动集成电路，可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。它具有缓冲输出级，所有 NMOS 晶体管都针对高脉冲电流驱动能力和最小交叉导通而设计。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 提供最高 VS = -9.8V（典型值）的高压侧门极驱动器运行。逻辑输入可兼容标准 CMOS 或 LSTTL 输出，且可低至 3.3V 逻辑。当 VCC 和 VBS 低于指定的阈值电压时，UVLO 电路将防止故障运行。高电流和低输出电压降低特性使得此器件适用于半桥和全桥逆变器，如开关电源和大功率 DC-DC 转换器应用。
品牌名称: onsemi(安森美)
商品型号: FAN7392MX
商品编号: C457665
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

FAN7392是单片高侧和低侧栅极驱动IC，可以驱动工作电压最高达+600V的高速MOSFET和IGBT。它具有缓冲输出级，且所有NMOS晶体管设计为具有高脉冲电流驱动能力和最低交叠导通。高压工艺和共模噪声消除技术可使高侧驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路，能使高侧栅极驱动器的工作电压在VBS=15V时Vs达到 -9.8V(典型值)。逻辑输入与兼容标准CMOS或LSTTL输出，低至3.3V逻辑。UVLO电路可防止Vcc和VBs低于指定的阈值电压时发生故障。大电流和低输出压降的特性，使得该器件适合半桥和全桥转换器，如开关电源和大功率DC-DC转换器应用。

商品特性

浮动通道可实现高达 +600V 的自举运行3A/3A的典型源电流/灌电流驱动能力
共模dv/dt噪声消除电路
兼容 3.3V 逻辑输入电平
单独逻辑供电 (VDD)，范围为 3.3V 至 20V VCC 和 VBS 欠压锁定
逐周期边沿触发关闭逻辑
适用于两个通道的匹配传播延迟
输出与输入信号同相
采用14-DIP和16-SOP(宽)封装
This is a Pb-Free Device

应用领域

高速功率 MOSFET 和IGBT 栅极驱动器
服务器电源
不间断电源 (UPS)
电信系统电源
分布式电源
电机驱动变频器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 10 个)

个

起订量：10 个1000个/圆盘

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	10V~20V
	上升时间(tr)	25ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
