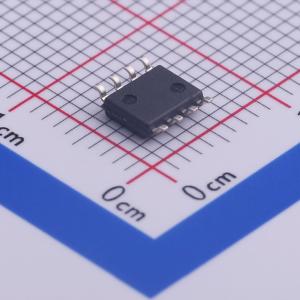

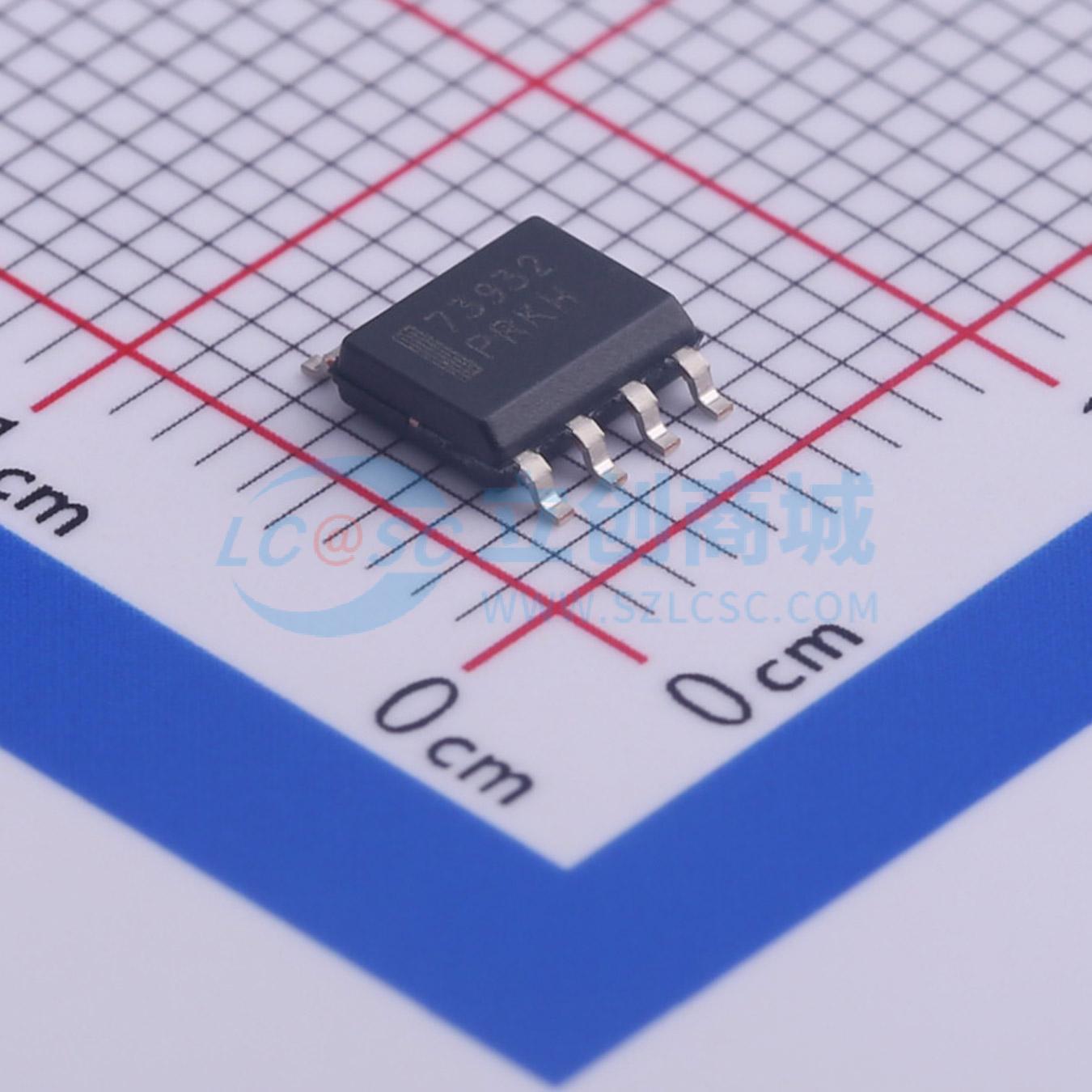

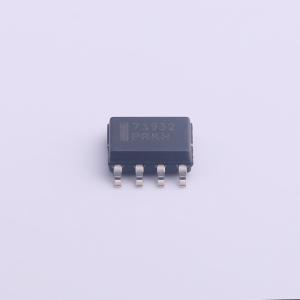

FAN73932MX

半桥栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN73932 是一款半桥门极驱动器集成电路，带有关断和死区时间功能，可驱动最高在 +600V 下运行的高速 MOSFET 和 IGBT。它具有缓冲输出级，所有 NMOS 晶体管都针对高脉冲电流驱动能力和最小交叉导通而设计。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 提供最高 VS = -9.8V（典型值）的高压侧门极驱动器运行。当 VDD 和 VBS 低于指定的阈值电压时，UVLO 电路将防止故障运行。高电流和低输出电压降低特性使得此器件适用于各种半桥和全桥逆变器；如电机驱动逆变器、开关模式电源、直感加热和大功率 DC-DC 转换器应用。
品牌名称: onsemi(安森美)
商品型号: FAN73932MX
商品编号: C457776
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

FAN73932是一款半桥栅极驱动IC，带关断和死区时间控制功能，可以驱动工作电压最高可达 +600V 的高速MOSFET和IGBT。它具有缓冲输出级，且所有NMOS晶体管设计为具有高脉冲电流驱动能力和最低交叠导通。飞兆的高压工艺和共模噪声消除技术可使高侧驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路，能使高侧栅极驱动器的工作电压在VBS = 15V时VS达到 -9.8V（典型值）。 UVLO（欠压保护）电路在VDD和VBS低于额定阙值电压时启动保护防止故障发生。大电流和低输出压降功能使得此器件适合所有类型的半桥和全桥逆变器，如电机驱动逆变器、开关电源、感应加热和大功率DC - DC转换器应用。

商品特性

浮动通道可实现高达 +600V 的自举运行
2.5A/2.5A 的典型源电流/灌电流驱动能力
扩展容许负VS摆幅至 -9.8V，适合VBS = 15V的信号传播
高侧输出与IN输入信号同相
兼容3.3V和5V逻辑输入电平
适用于两个通道的匹配传播延迟
内置关断功能
两个通道均内置欠压闭锁(UVLO)功能
内置共模dv/dt噪声消除电路
内部最小400ns死区时间

应用领域

高速功率MOSFET和IGBT栅极驱动器
感应加热
大功率DC - DC转换器
同步降压转换器
电机驱动逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	2.5A
	拉电流(IOH)	2.5A

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	25ns
	下降时间(tf)	20ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
