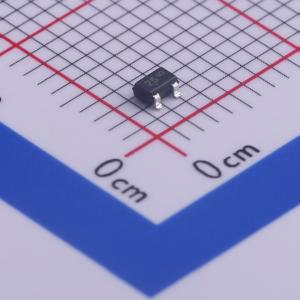

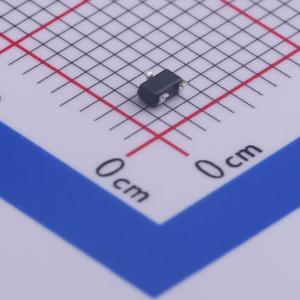

温馨提醒：图片仅供参考，商品以实物为准
SZNUP2125WTT3G
SZNUP2125WTT3G
- 描述
- VBR=28.5V，Vc=44V，Ipp[max]=3A 双向
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNUP2125WTT3G
- 商品编号
- C457791
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 50V | |
| 击穿电压 | 26.2V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 类型 | ESD |
商品概述
SZ/NUP2125专为保护CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑型SC-70（SOT-323）封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的方案，以提高系统可靠性并满足严格的EMI要求。
商品特性
- 每线200 W峰值功耗（8/20 μs波形）
- 二极管电容匹配
- 低反向漏电流（< 100 nA）
- IEC兼容性： - IEC 61000-4-2（ESD）：4级
- IEC 61000-4-4（EFT）：50 A - 5/50 ns
- IEC 61000-4-5（浪涌）：3.0 A（8/20 μs）
- ISO 7637-1，非重复性EMI浪涌脉冲2，8.0 A（1 / 50 μs）
- ISO 7637-3，重复性电气快速瞬变（EFT）EMI浪涌脉冲，50 A（5/50 ns）
- 阻燃等级UL 94 V-0
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
-汽车网络-CAN/CAN-FD-低速和高速CAN-容错CAN
