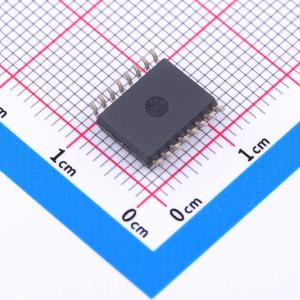

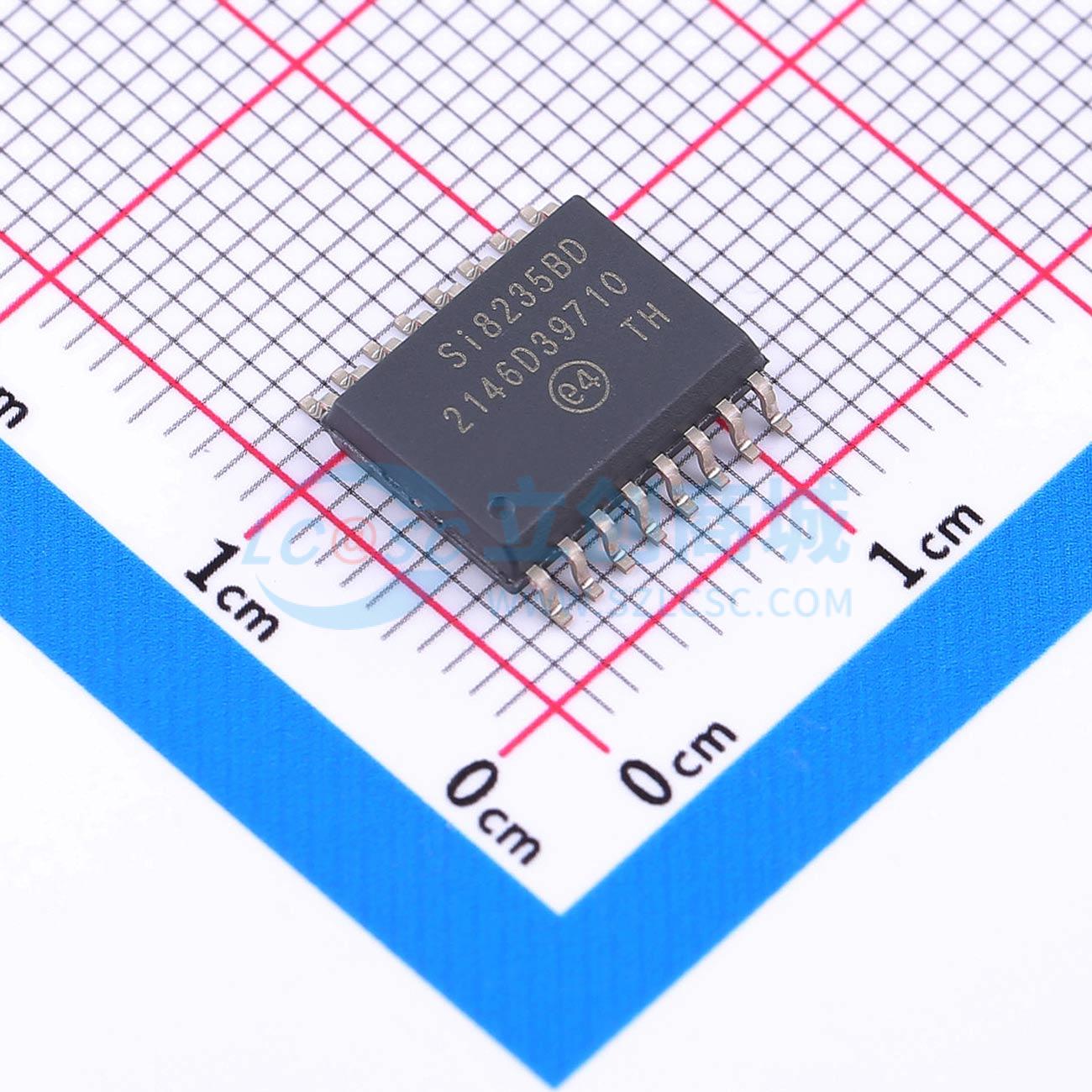

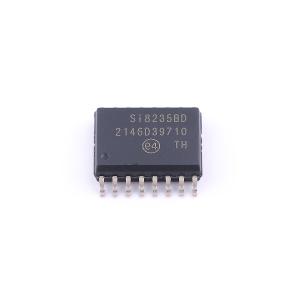

温馨提醒：图片仅供参考，商品以实物为准

SI8235BD-D-ISR

0.5A和4.0A隔离驱动器（2.5kVrms和5kVrms）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 门极驱动
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8235BD-D-ISR
商品编号: C457394
商品封装: SOIC-16-300mil
包装方式: 编带

商品参数

商品概述

Si823x隔离驱动器系列将两个独立的隔离驱动器集成到一个封装中。Si8230/1/3/4是高端/低端驱动器，而Si8232/5/7/8是双驱动器。有峰值输出电流为0.5 A（Si8230/1/2/7）和4.0 A（Si8233/4/5/8）的版本可供选择。所有驱动器的最大电源电压为24 V。 Si823x驱动器采用了Silicon Labs专有的硅隔离技术，根据UL1577标准，该技术可提供高达5 kVRMS的耐受电压，且传播时间仅为快速的45 ns。驱动器输出可以接地到相同或不同的地，也可以连接到正电压或负电压。具有>400 mV迟滞的TTL电平兼容输入，有单独控制输入（Si8230/2/3/5/7/8）或PWM输入（Si8231/4）两种配置。高度集成、低传播延迟、小安装尺寸、灵活性和成本效益使Si823x系列非常适合广泛的隔离MOSFET/IGBT栅极驱动应用。某些部件号提供汽车级产品。这些产品在制造过程的所有步骤中都采用了汽车专用流程，以确保汽车应用所需的耐用性和低缺陷率。

商品特性

一个封装内包含两个完全隔离的驱动器
输入到输出隔离电压高达5 kVRMS
驱动器之间的峰值直流差分电压高达1500 V
有高端/低端和双驱动器版本
开关频率高达8 MHz
峰值输出0.5 A（Si8230/1/2/7）
峰值输出4.0 A（Si8233/4/5/8）
高电磁抗扰度
符合RoHS标准的封装：SOIC-14/16宽体、SOIC-16窄体、LGA-14、QFN-14（引脚与LGA-14封装兼容）
通过AEC-Q100认证
提供汽车级产品型号
支持符合AIAG标准的PPAP文档
支持IMDS和CAMDS列表

应用领域

工业应用：
- 电力输送系统
- 电机控制系统
- 隔离式直流-直流电源
- 照明控制系统
- 等离子显示器
- 太阳能和工业逆变器
汽车应用：
- 车载充电器
- 电池管理系统
- 充电站
- 牵引逆变器
- 混合动力电动汽车
- 纯电动汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1250个/圆盘，最小起订量 1 个)

个

起订量：1 个1250个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	8Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	45kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	6.5V~24V
	工作电压(VCCB)	6.5V~24V
	传播延迟(tpd)	45ns
