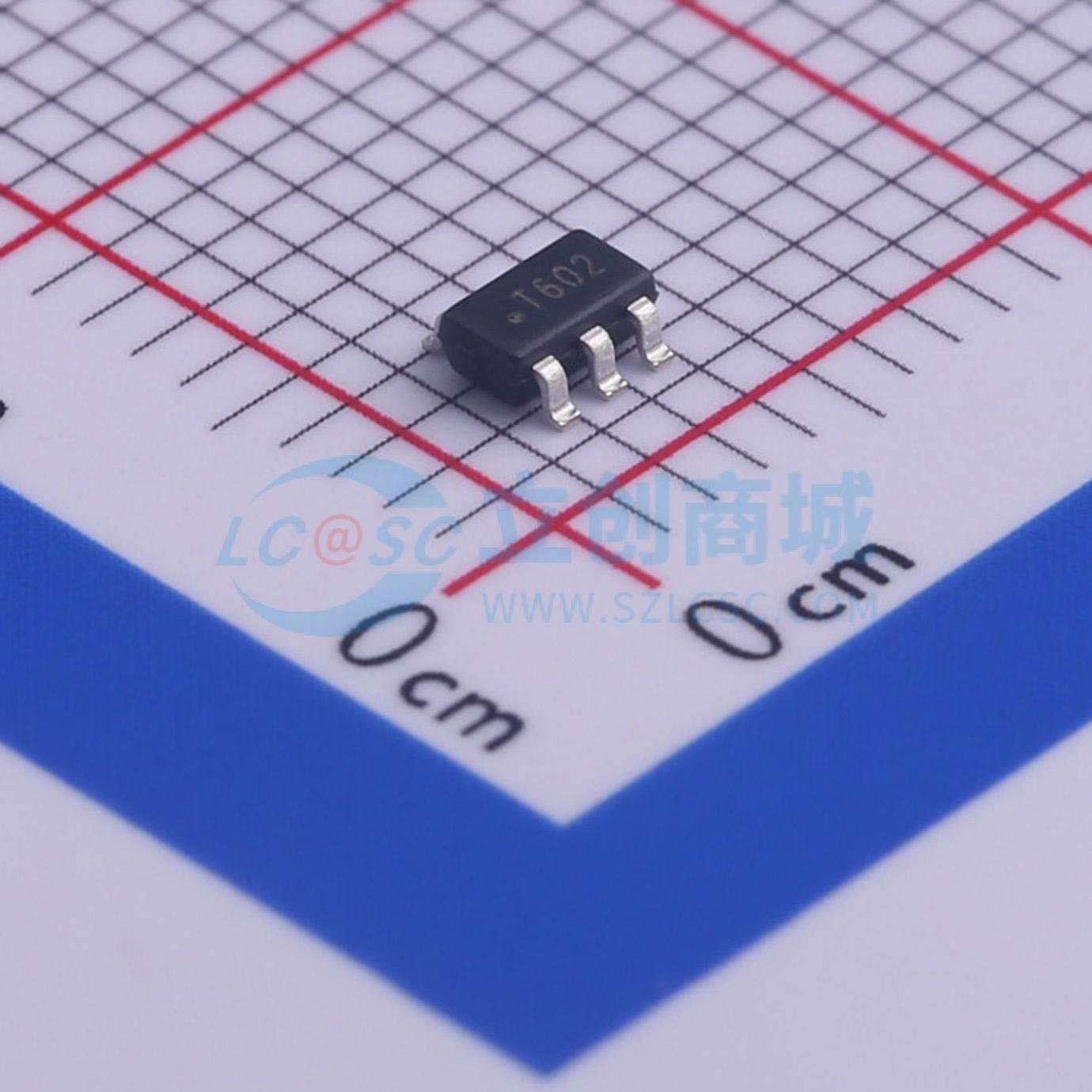

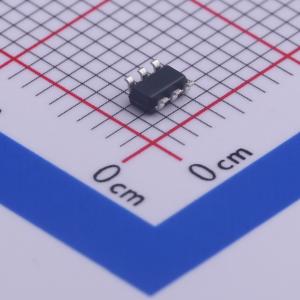

温馨提醒：图片仅供参考，商品以实物为准
DIO6602ST6
同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO6602是一款基于恒定关断时间/PSM控制拓扑的同步升压DC-DC转换器。它在轻负载时自动进入PSM模式,以提高效率并减少静态电流。该芯片适用于由一到两节碱性、Ni-Cd或Ni-MH电池供电的产品。工作输入电压范围为0.7V至5V,输出电压范围为1.8V至5.5V。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6602ST6
- 商品编号
- C444641
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 12uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DlO6602是一款同步升压型DC/DC转换器。它基于恒定关断时间/PSM控制器拓扑结构。在轻载条件下，IC会自动进入PSM模式，目的是提高效率并降低静态电流。DlO6602为由一节或两节碱性电池、镍镉电池或镍氢电池供电的产品提供了完整的电源解决方案。其工作电压可低至0.7V。所实现的升压转换器基于恒定关断时间/PSM控制器拓扑，并使用内部同步整流器以获得最大效率。还实现了一种低EMI模式，以减少振铃现象，并在转换器进入不连续导通模式时降低辐射电磁能量。
商品特性
- 从单节碱性/镍氢电池提供60mA的3.3V输出，或从两节电池提供120mA的3.3V输出
- 最高可达94%的效率
- 低关机电流：<1μA
- 低静态电流：2μA
- 低空载输入电流
- 通过关机功能断开输出
- SOT23-6封装
