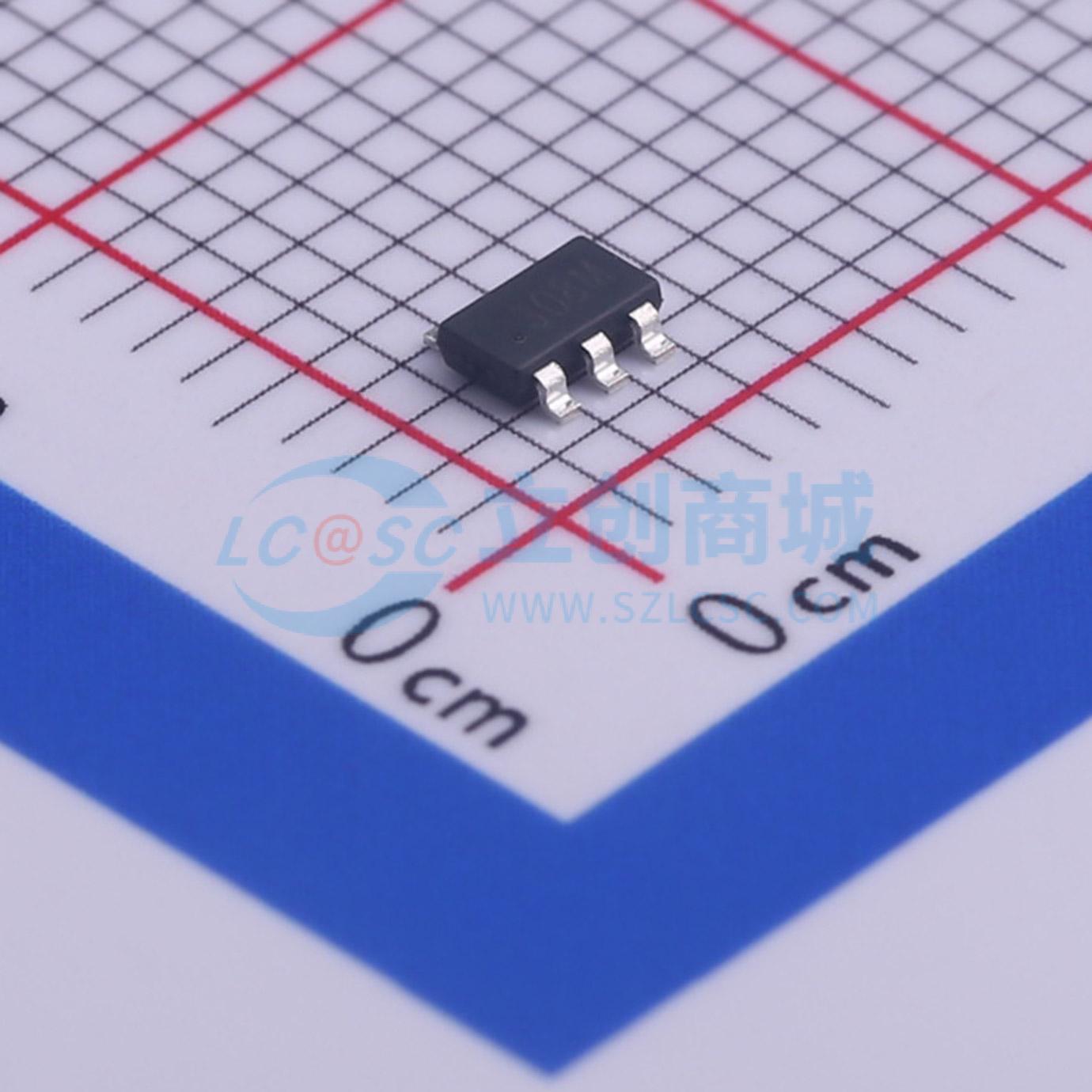

DIO6930TST6
高效3A 24V输入同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO6930是一款高效率、高频的同步降压DC-DC调节器IC,输入电压范围为4.5V至24V,最大输出电流为3A。该器件集成了顶部和底部开关,具有低导通电阻,内置软启动功能,可限制浪涌电流。保护功能包括过流保护和热关断。采用TSOT23-6封装。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6930TST6
- 商品编号
- C444645
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DIO6930 是高效、高频同步降压型 DC-DC 调节 IC，能够提供高达 3A 的输出电流。DIO6930 系列可在 4.5V 至 24V 的宽输入电压范围内工作，并集成了具有极低导通电阻 RDS(ON) 的主开关和同步开关，以最大限度地降低传导损耗。
具有伪固定开关频率操作的恒定导通时间（COT）架构可提供快速瞬态响应，并简化环路稳定性设计。保护功能包括过流保护和热关断。
DIO6930 仅需少量易于获取的标准外部元件，采用节省空间的 TSOT23-6 封装。
商品特性
- 内部开关（上/下）的低导通电阻 RDS(ON) 为 80mΩ/40mΩ，3.0A，输入电压范围为 4.5 - 24V
- 高效同步模式
- 内部软启动可限制浪涌电流
- 过流保护
- 热关断
- 采用 TSOT23-6 封装
应用领域
- 便携式导航设备
- 机顶盒
- 便携式电视、液晶电视
