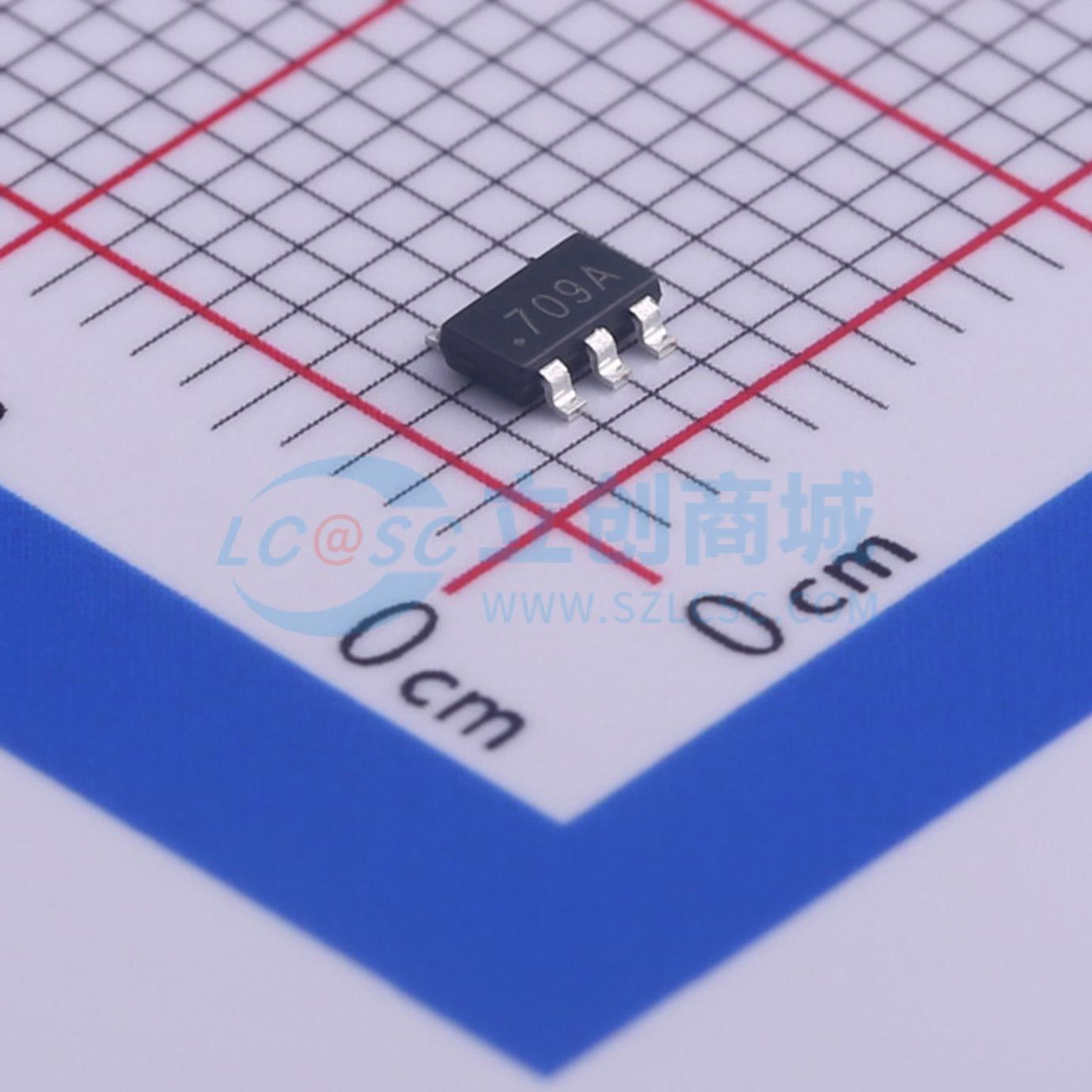

DIO6970TST6

高效2A 24V输入同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO6970是一款高效、高频率的同步降压DC-DC调节器IC,输入电压范围为4.5V至24V,最大输出电流为2A。采用CoT架构实现快速瞬态响应和轻载下的高效率。内置主开关和同步开关,具有非常低的导通损耗。
品牌名称: DIOO(帝奥微)
商品型号: DIO6970TST6
商品编号: C444646
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

Dl06970是高效、高频同步降压式DC-DC调节IC，能够提供高达2A的输出电流。Dl06970系列可在4.5V至24V的宽输入电压范围内工作，并集成了导通电阻Rps(on)极低的主开关和同步开关，以最大限度地降低传导损耗。 Dl06970采用恒定导通时间（CoT）架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在重载条件下，它以500kHz的准恒定频率工作，以减小电感和电容的尺寸。

商品特性

内部开关（上/下）的低导通电阻Ros(on)为120mΩ/75mΩ，输出电流2.0A
输入电压范围4.5 - 24V
高效同步模式
内部软启动可限制浪涌电流
过流保护
热关断
环保封装：TSOT23-6引脚兼容。

应用领域

便携式导航设备
机顶盒
便携式电视
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
