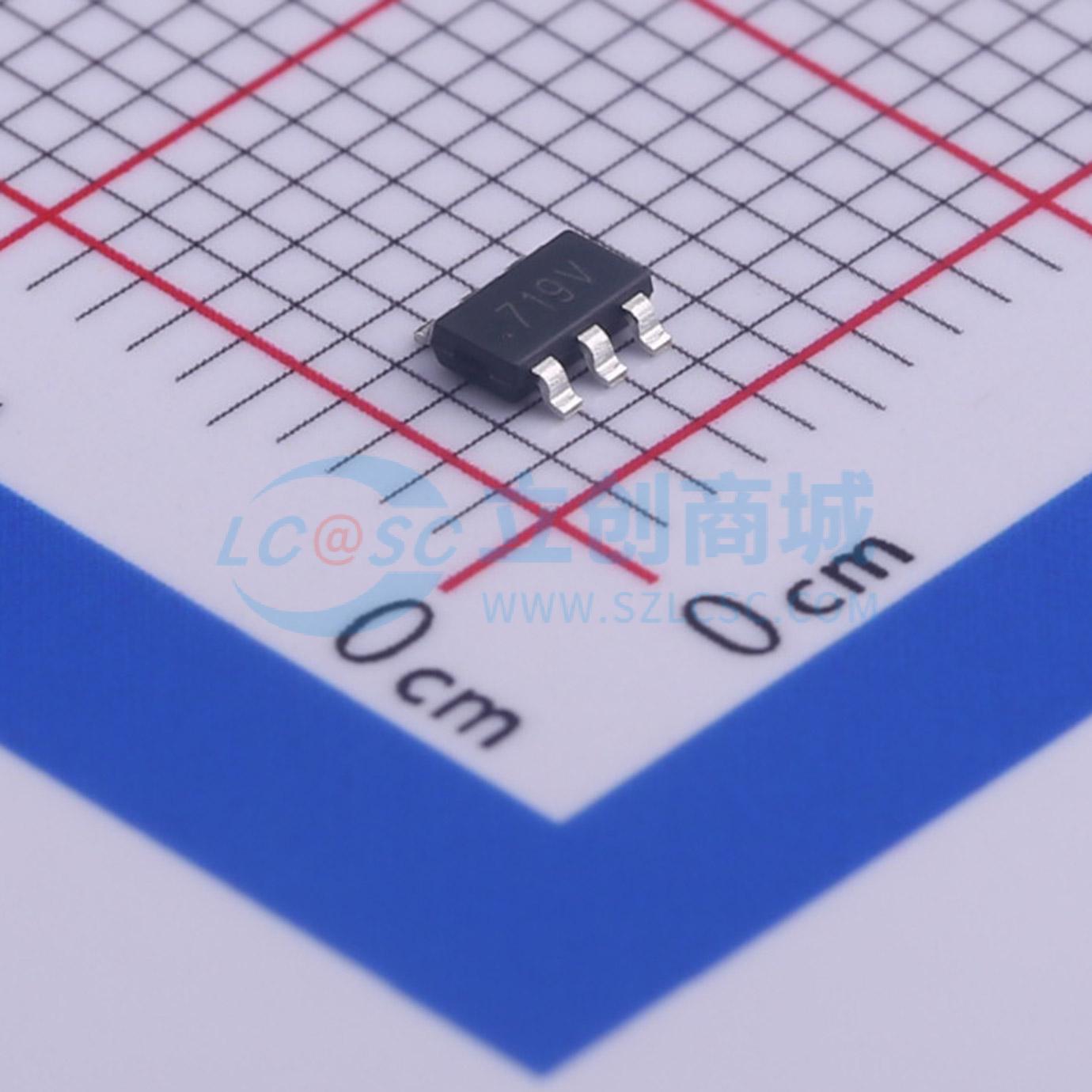

温馨提醒：图片仅供参考，商品以实物为准
DIO6971TST6
高效率3A 24V输入同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO6971是一款高效率、高频率的同步降压DC-DC调节器IC,能够提供高达3A的输出电流。其输入电压范围为4.5V到24V,采用低导通电阻的内部开关和恒定导通时间（COT）架构,提供快速瞬态响应和环路稳定。保护功能包括过流保护和热关断。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6971TST6
- 商品编号
- C444647
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Dl06971是一款高效率、高频同步降压DC-DC调节器IC，能够提供高达3A的输出电流。Dl06971系列的工作输入电压范围广泛，从4.5V到24V，并集成了具有非常低Rps(on)的主开关和同步开关，以最小化导通损耗。
采用恒定导通时间架构（CoT）并带有伪固定开关频率操作，提供了快速瞬态响应并简化了环路稳定。保护特性包括过流保护和热关断。
Dl06971需要极少数量的标准外部组件，并采用节省空间的TSOT23-6封装。
商品特性
- 内部开关（顶部/底部）的低导通电阻 80mΩ/40mΩ，3.0A
- 4.5-24V 输入电压范围
- 高效率同步模式
- 内部软启动限制涌电流
- 过流保护
- 热关断
- 提供 TSOT23-6 封装
应用领域
- 便携导航设备
- 机顶盒
- 便携电视
- 液晶电视
