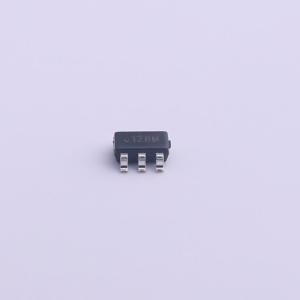

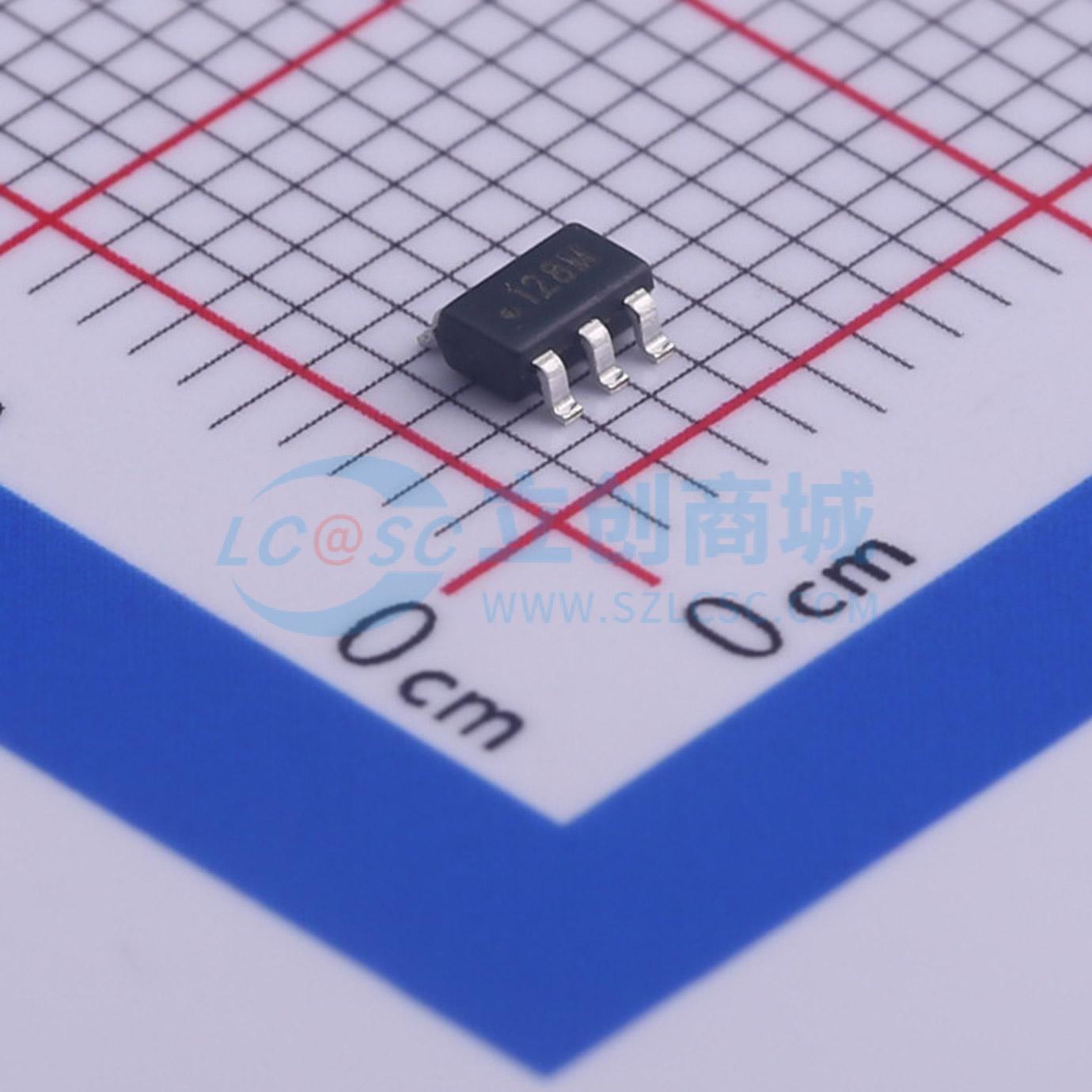

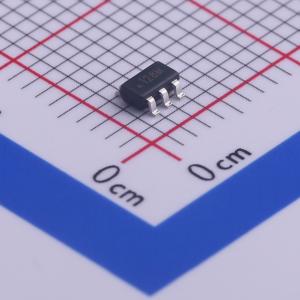

DIO6912ST6

高效2A连续2.5A峰值24V输入同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO6912是一款高效率、高频同步降压DC-DC调节器IC,具有低导通电阻的内部开关,可在4.5V至24V的输入电压范围内提供高达2A的连续输出电流。采用COT架构,实现快速瞬态响应和轻载时的高效率。
品牌名称: DIOO(帝奥微)
商品型号: DIO6912ST6
商品编号: C444642
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

DIO6912 是高效、高频同步降压型 DC-DC 稳压 IC，能够提供高达 2A 的连续输出电流。DIO6912 系列可在 4.5V 至 24V 的宽输入电压范围内工作，并集成了具有极低导通电阻 RDS(ON) 的主开关和同步开关，以最大限度地降低传导损耗。DIO6912 采用恒定导通时间（COT）架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在重载条件下，它以 500kHz 的准恒定频率工作，以减小电感和电容的尺寸。

商品特性

内部开关（上/下）的低导通电阻 RDS(ON) 为 130mΩ/90mΩ，直流电流为 2.0A
4.5 - 24V 输入电压范围
高效同步模式
内部软启动可限制浪涌电流
过流保护
热关断
环保封装：SOT23-6 引脚兼容

应用领域

便携式导航设备
机顶盒
便携式电视
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
