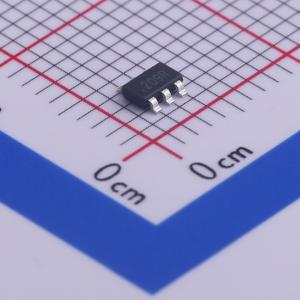

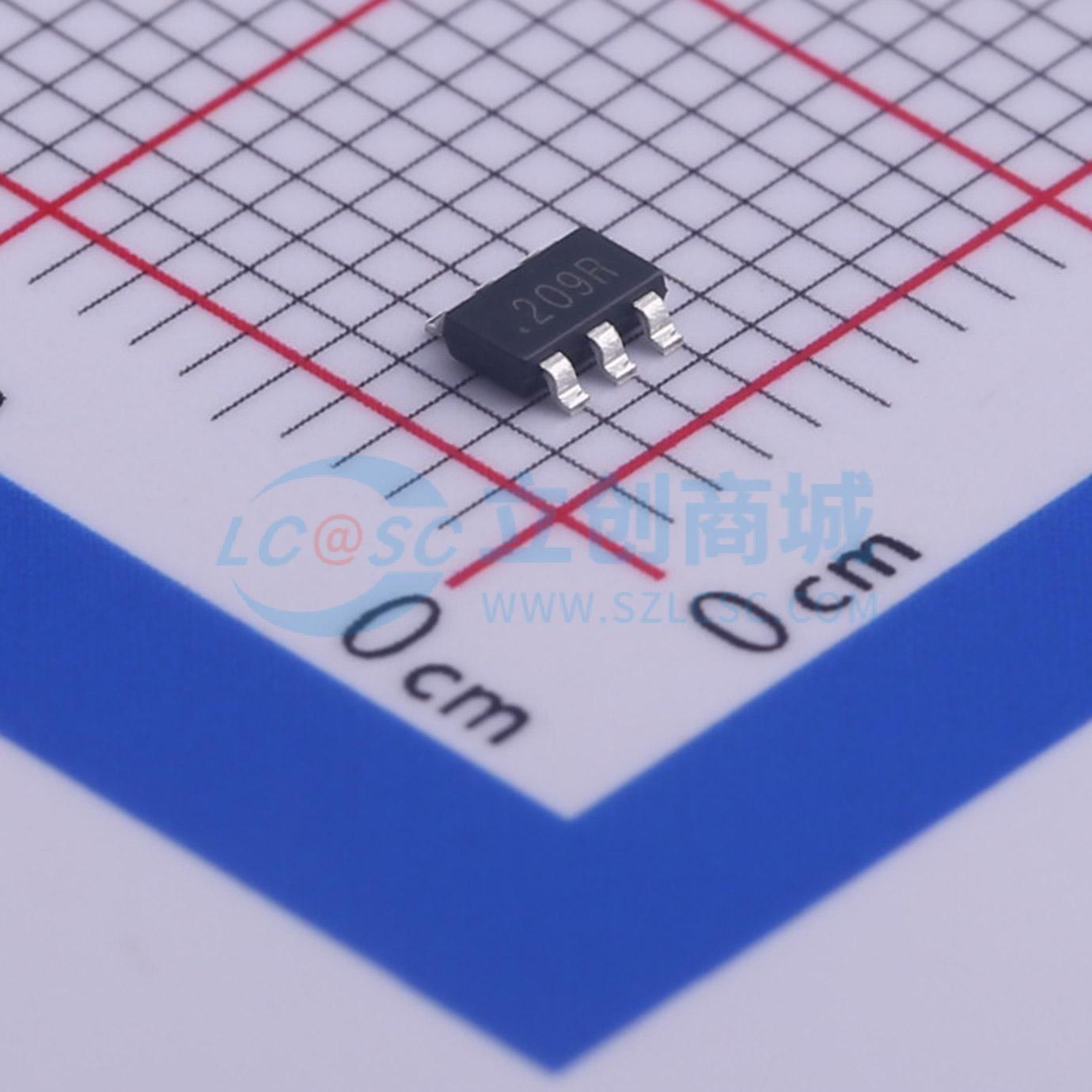

DIO6920TST6

高效2A 24V输入同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO6920是一款高效率、高频、2A输出电流的同步降压DC-DC调节器IC,输入电压范围为4.5V至24V,内部集成了主开关和同步开关,具有非常低的导通电阻。采用COT架构实现快速瞬态响应和轻载下的高效率。
品牌名称: DIOO(帝奥微)
商品型号: DIO6920TST6
商品编号: C444644
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

DIO6920是高效、高频同步降压型DC-DC调节IC，能够提供高达2A的输出电流。DIO6920系列可在4.5V至24V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 DIO6920采用恒定导通时间（COT）架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在重载条件下，它以500kHz的准恒定频率工作，以最大限度地减小电感和电容的尺寸。

商品特性

内部开关（上/下）的导通电阻RDS(ON)低，分别为120mΩ/75mΩ
输入电压范围为4.5 - 24V，输出电流为2.0A
高效同步模式
内部软启动可限制浪涌电流
过流保护
热关断
环保封装：TSOT23 - 6引脚兼容

应用领域

便携式导航设备
机顶盒
便携式电视
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	140uA
	开关管(内置/外置)	内置
	输出类型	可调
