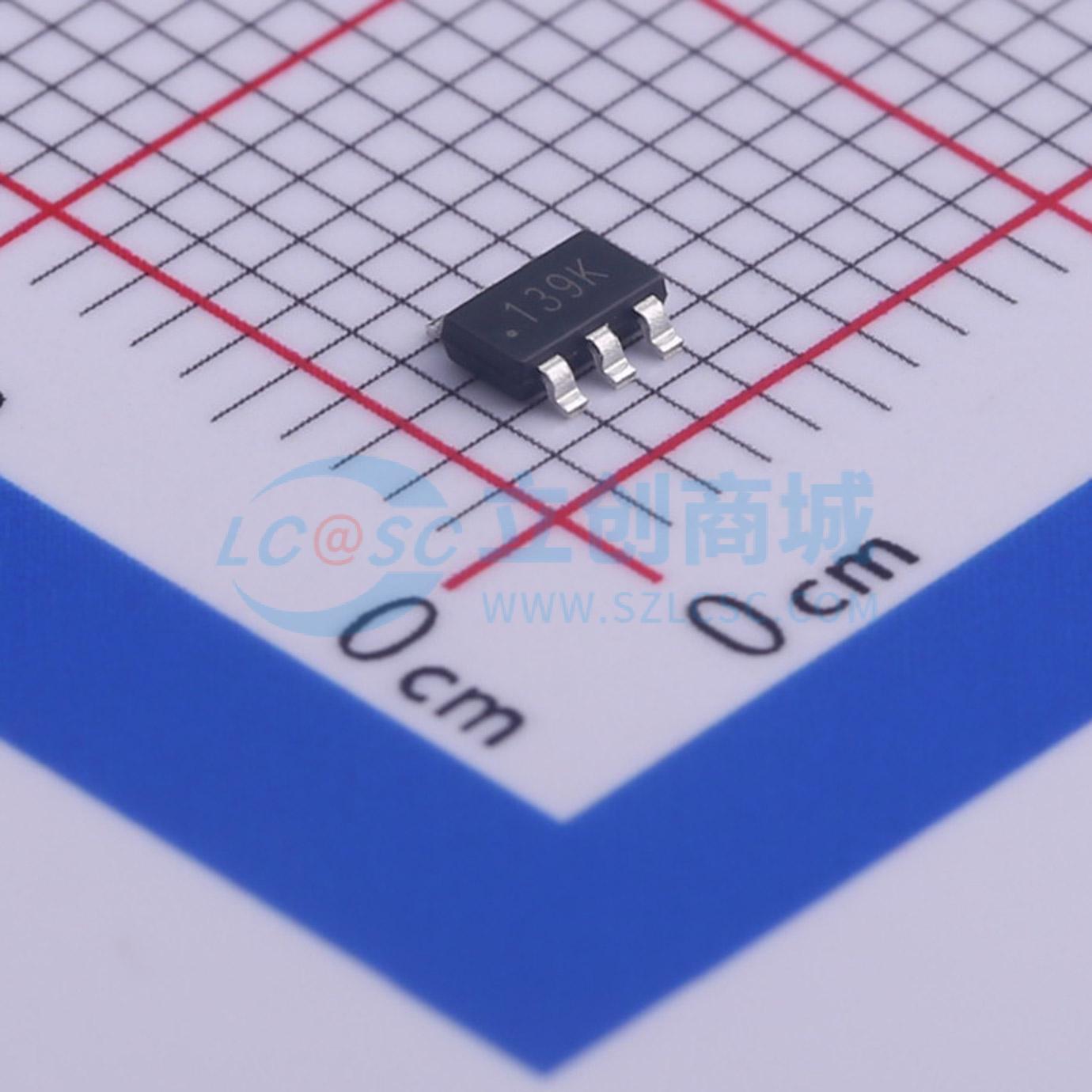

温馨提醒：图片仅供参考，商品以实物为准
DIO6913TST6
高效3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO6913是一款高效、高频率的同步降压DC-DC调节器IC,输入电压范围为4.5V至24V,最大输出电流为3A。内部集成了主开关和同步开关,具有低导通电阻,可实现高效率。COT架构提供快速瞬态响应和易于环路稳定。保护功能包括过流保护和热关断。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6913TST6
- 商品编号
- C444643
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DIO6913是高效、高频同步降压型DC-DC稳压集成电路，能够提供高达3A的输出电流。DIO6913系列可在4.5V至24V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 具有准固定开关频率工作特性的恒定导通时间（COT）架构可提供快速瞬态响应，并简化环路稳定设计。保护功能包括过流保护和热关断。 DIO6913仅需极少数量的常用标准外部元件，采用节省空间的TSOT23-6封装。
商品特性
- 内部开关（上/下管）的导通电阻RDS(ON)低，分别为80mΩ/40mΩ，可提供3.0A电流，输入电压范围为4.5 - 24V
- 高效同步模式
- 内部软启动功能可限制浪涌电流
- 过流保护
- 热关断
- 采用TSOT23-6封装
应用领域
- 便携式导航设备
- 机顶盒
- 便携式电视、液晶电视
