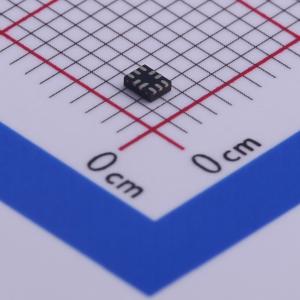

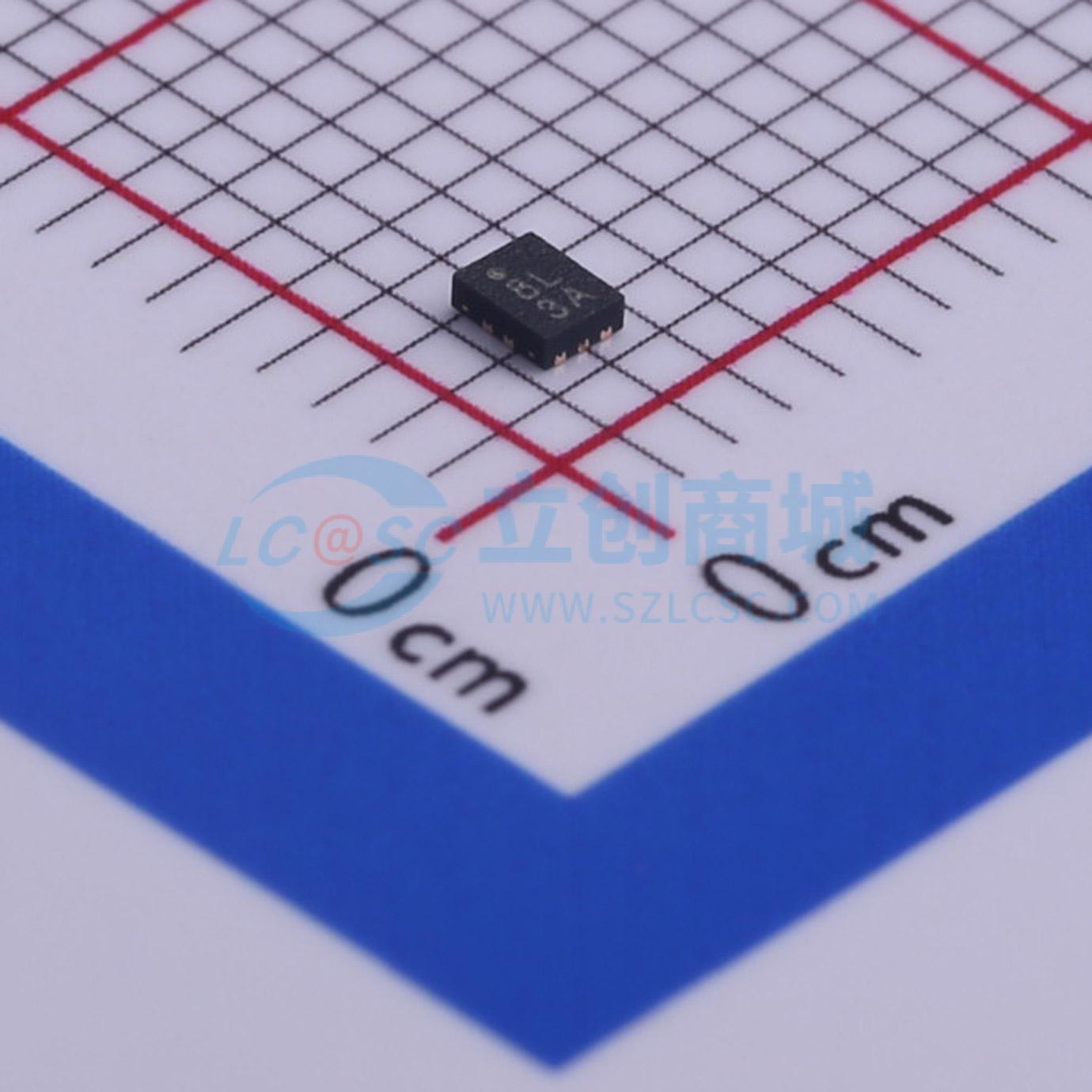

温馨提醒：图片仅供参考，商品以实物为准

DIO32320LP10

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗、双 SPDT 2 端口高速模拟开关。它处理双向信号流，针对切换高速（480Mbps）源或全速（12Mbps）源进行了优化。具有高通道间噪声隔离和低位间偏斜，可让高速差分信号以良好的信号完整性通过。每个开关对输出端的高速信号几乎没有衰减。在 D+/D- 引脚上包含特殊电路，当 USB 设备开机或关机时，该电路可承受高达 5.5V 的电压。有两种环保封装类型可供选择：DQFN-10 和 MSOP-10 封装。
品牌名称: DIOO(帝奥微)
商品型号: DIO32320LP10
商品编号: C444625
商品封装: UQFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

DlO32320是一款低功耗、双单刀双掷（SPDT）2端口高速模拟开关。它处理双向信号流，针对高速（480Mbps）源或全速（12Mbps）源的切换进行了优化。 DlO32320具有高通道间噪声隔离和低比特间偏斜，能够以良好的信号完整性传输高速差分信号。每个开关在输出端对高速信号的衰减很小或无衰减。 Dl032320在D#/D引脚上包含特殊电路，当USB设备断电或通电时，该引脚可承受高达5.5V的电压。DlO32320有两种环保封装类型：DQFN - 10和MSOP - 10封装。

商品特性

超高带宽（-3dB）：> 2.0GHz
Vcc工作电压范围：2.7V至5.5V
低导通电容（Con）：典型值3pF
低导通电阻（Ron）：典型值6Ω
低功耗：最大1μA
低电源电流（lcct）：在V1x1 = 1.8V、VCC = 3.6V时最大8μA
采用环保MSOP - 10和DQFN - 10封装
所有引脚具备6kV人体模型（HBM）静电放电（ESD）保护
公共端口具备断电/通电保护
D#/D引脚可承受高达5.5V电压

应用领域

手机/个人数字助理（PDA）
MP3/MP4/便携式媒体播放器（PMP）
机顶盒（STB）/液晶电视（LCDTV）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 2.0
	工作电压	2.7V~5.5V

	属性	参数值
	数据速率	480Mbps
	工作温度	-40℃~+85℃
	静态电流	1uA
