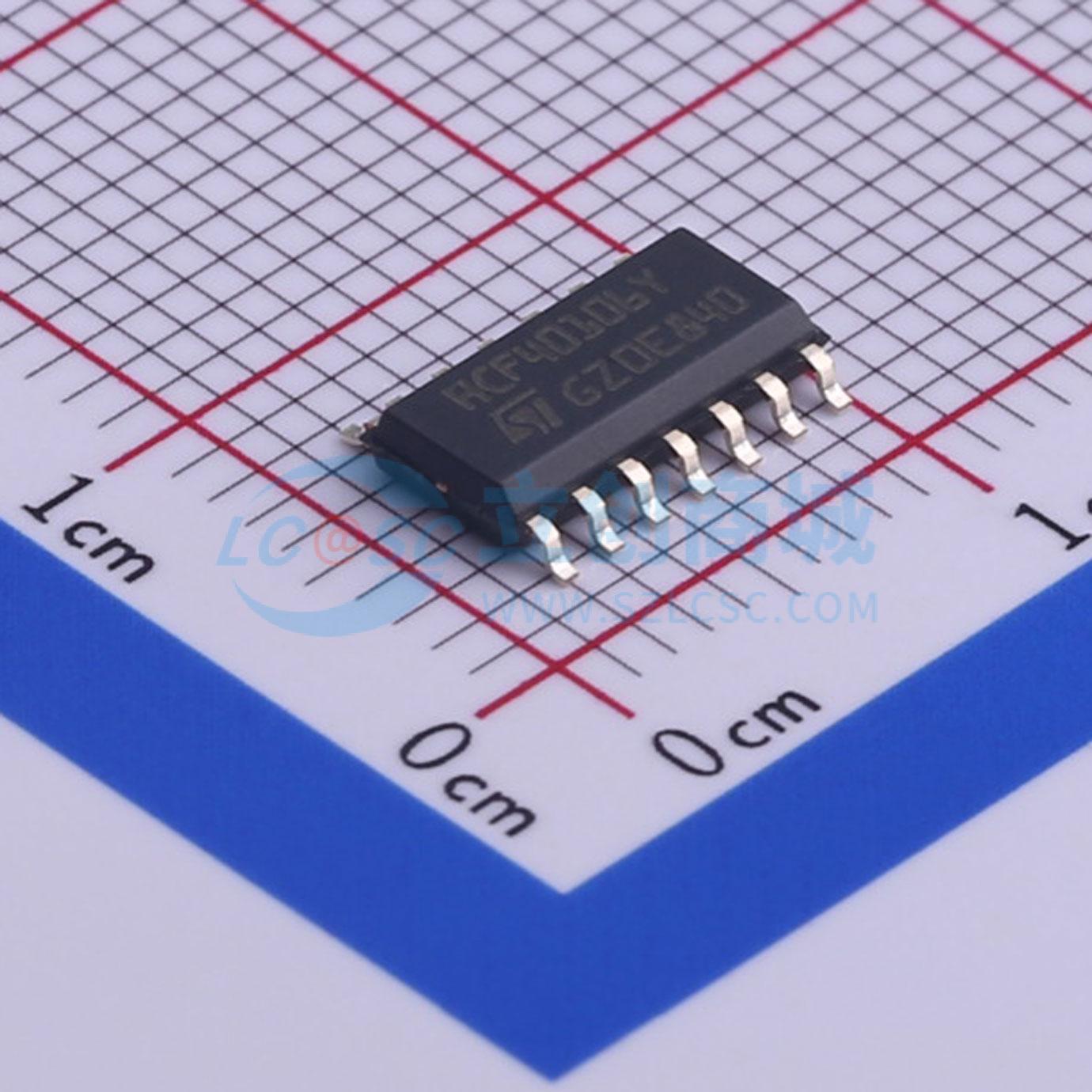

HCF40106YM013TR
HCF40106YM013TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCF40106是一款采用金属氧化物半导体技术制造的单片集成电路，提供SO - 14封装。HCF40106包含六个施密特触发电路。每个电路的功能相当于一个输入带有施密特触发特性的反相器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HCF40106YM013TR
- 商品编号
- C443841
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~20V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.6V~10.8V | |
| 输入低电平(VIL) | 900mV~4V | |
| 输出高电平(VOH) | 4.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
HCF40106是一种采用金属氧化物半导体技术制造的单片集成电路，封装为SO-14。HCF40106由六个施密特触发器电路组成。每个电路作为具有施密特触发器动作的反相器工作。触发器对正向和负向信号在不同点切换。正电压（V_P）和负电压（V_N）之间的差异被定义为滞回电压（V_H）。
商品特性
- 无需外部元件的施密特触发器功能
- 回差电压典型值：
- VDD = 5 V 时为 0.9 V
- VDD = 10 V 时为 2.3 V
- VDD = 15 V 时为 3.5 V
- 抗噪能力大于 50
- 输入上升和下降时间无限制
- 慢输入斜坡期间低 VDD 至 VSS 电流
- 标准对称输出特性
- 静态电流在 20 V 以下指定
- 5V、10 V 和 15 V 参数评级
- 输入泄漏电流 Iin = 100 nA（最大值）在 VDD = 18 V 和 TA = 25 ℃ 时
- ESD 性能
- HBM: 2 kV
- MM: 200 V
- CDM: 1 kV
应用领域
- 汽车相关
- 工业类
- 计算机
- 消费类
