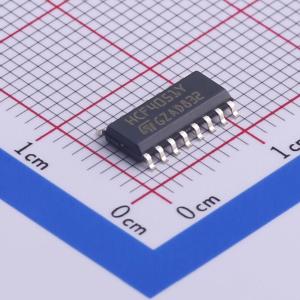

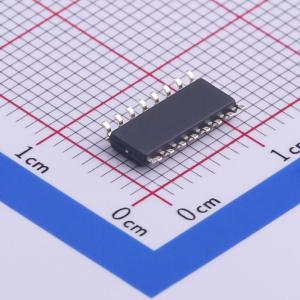

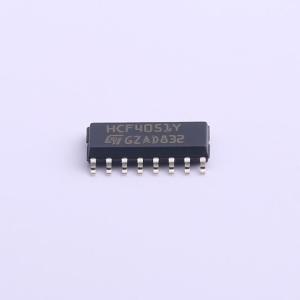

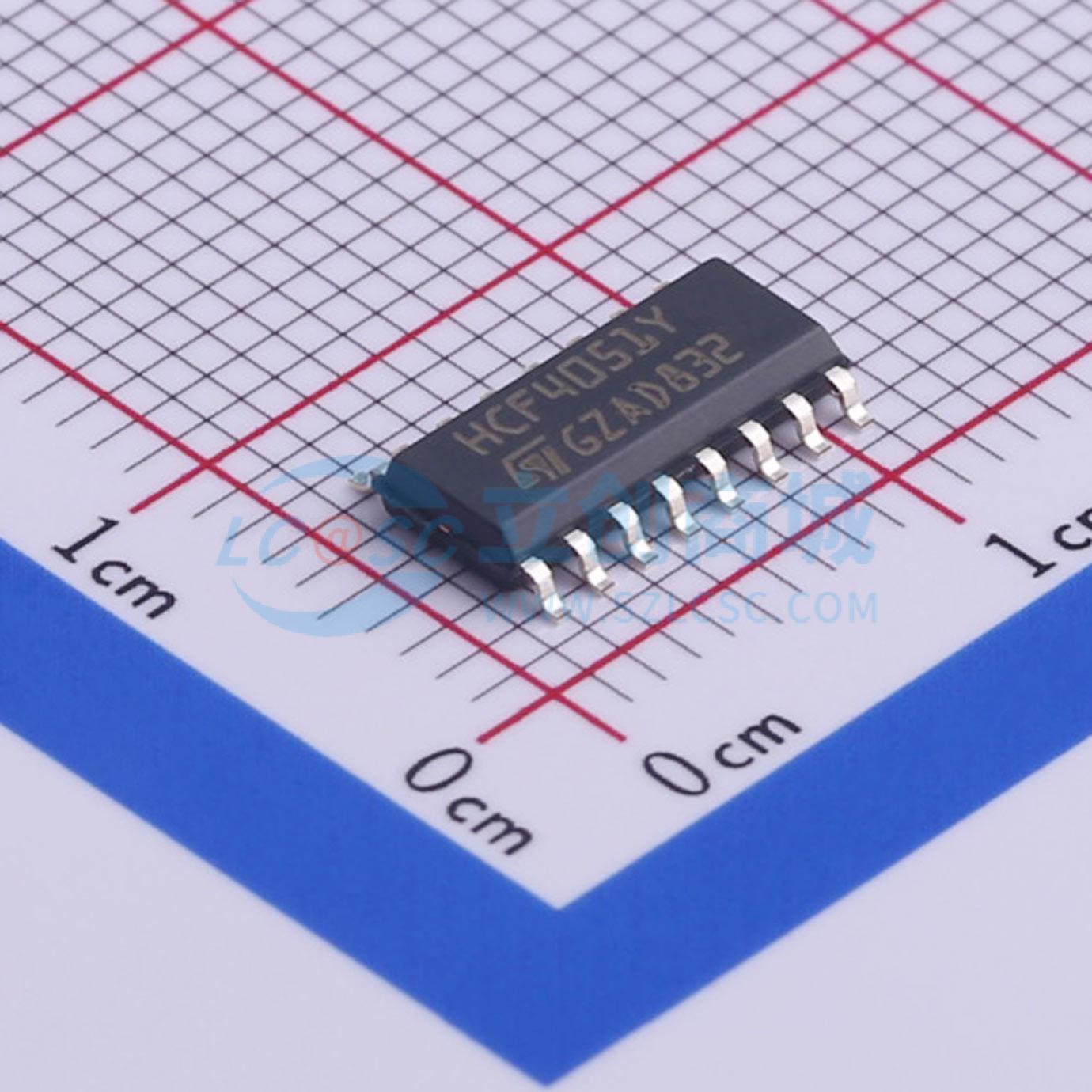

温馨提醒：图片仅供参考，商品以实物为准
HCF4051YM013TR
单8通道模拟多路复用器/多路信号分离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCF4051 是一个单8通道模拟多路复用器/多路信号分离器，具有低导通电阻和非常低的关断泄漏电流。适用于汽车、工业、计算机和消费电子等领域。
- 品牌名称
- ST(意法半导体)
- 商品型号
- HCF4051YM013TR
- 商品编号
- C443842
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | - | |
| 工作电压 | 3V~20V | |
| 导通时间(ton) | 720ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 125Ω | |
| 关闭时间(toff) | 450ns | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 30ns |
商品概述
HCF4051器件是一款采用MOS（金属氧化物半导体）技术制造的单片集成电路，提供SO-16和PDIP-16封装。 HCF4051模拟多路复用器/解复用器是一种数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。在整个VDD - Vss和VDD - VEE电源电压范围内，该多路复用器电路的静态功耗极低，且与控制信号的逻辑状态无关。 该器件是一款单8通道多路复用器，具有三个二进制控制输入A、B和C，以及一个禁止输入。三个二进制信号选择8个通道中的一个导通，并将8个输入之一连接到输出。当禁止输入端子出现逻辑“1”时，所有通道均关断。
商品特性
- 低“导通”电阻：125 Ω（典型值）
- 当VDD - VEE = 15 V时，信号输入峰峰值范围超过15 V
- 高“关断”电阻，通道泄漏电流：当VDD - VEE = 18 V时，± 100 pA（典型值）
- 片上二进制地址解码
- 高度线性：在fIS = 1 KHz、VIS = 5 Vpp、VDD - VSS ≥ 10 V、RL = 10 kΩ条件下，典型失真度 < 0.5 %
- 在所有数字控制输入和电源条件下，静态功耗极低：当VDD - VSS = VDD - VEE = 10 V时，典型值为0.2 μW
- 匹配的开关特性：当VDD - VEE = 15 V时，RON = 5 Ω（典型值）
- 宽范围的数字和模拟信号电平：数字信号3至20 V，模拟信号峰峰值至20 V
- 静态电流规格高达20 V
- 具有5 V、10 V和15 V的参数额定值
- ESD性能 – HBM：2 kV；MM：200 V；CDM：750 V
- 当VDD = 18 V、TA = 25 ℃时，输入泄漏电流II = 100 nA（最大值）
- 静态电流100%测试
应用领域
- 汽车
- 工业
- 计算机
- 消费电子
