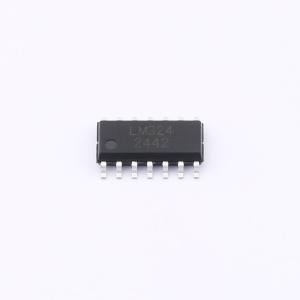

温馨提醒：图片仅供参考，商品以实物为准
LM324ADR-CN
单电源四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低成本、四通道运算放大器，具有真正的差分输入。在单电源应用中，与标准运算放大器类型相比，它们具有几个明显的优势。四通道放大器可以在低至3.0V或高达32V的电源电压下工作，静态电流约为MC1741的五分之一（每个放大器的基础上）。共模输入范围包括负电源，从而在许多应用中无需外部偏置组件。输出电压范围也包括负电源电压。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- LM324ADR-CN
- 商品编号
- C42436852
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.277克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 35mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM324ADR-CN系列是低成本、四路、具有真正差分输入端的运算放大器。在单电源应用中，它们相比标准运算放大器类型具有若干显著优势。该四路放大器可在低至3.0 V、高至32 V的电源电压下工作，其静态电流约为MC1741（以每个放大器计）的五分之一。共模输入范围包含负电源，从而在许多应用中省去了外部偏置元件的需要。输出电压范围也包含负电源电压。
商品特性
- 输出端短路保护
- 真正的差分输入级
- 单电源工作：3.0 V ~ 32 V
- 每个封装内含四个放大器
- 共模范围延伸至负电源
- 行业标准引脚排列
- 内部补偿
