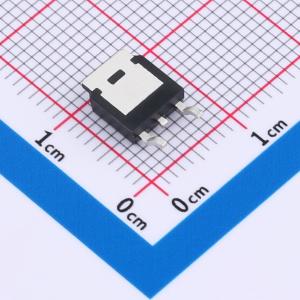

温馨提醒：图片仅供参考，商品以实物为准
AGM40P100D
耐压:40V 电流:130A
- 描述
- 类型：P沟道 漏源电压(Vdss)：40V 连续漏极电流(Id)：130A 功率(Pd)：87W 导通电阻(RDS(on)@Vgs,Id)：4.6mΩ@10V,20A 阈值电压(Vgs(th)@Id)：1.7V@250uA 栅极电荷(Qg@Vgs)：116nC@10V 输入电容(Ciss@Vds)：6.628nF@20V ,工作温度：-55℃~+175℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM40P100D
- 商品编号
- C42411646
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 6mΩ@4.5V；4.6mΩ@10V | |
| 耗散功率(Pd) | 175W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 116nC@10V | |
| 输入电容(Ciss) | 6.628nF | |
| 反向传输电容(Crss) | 350pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 520pF |
商品概述
AGM40P100D 将先进的沟槽 MOSFET 技术与低电阻封装相结合,可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可最大程度降低传导损耗
- 低栅极电荷,可实现快速开关
- 低热阻
- 100% 雪崩测试
- 100% 动态电压截止(DVDS)测试
应用领域
- 主板/显卡核心电压(MB/VGA Vcore)
- 开关电源(SMPS)二次同步整流器
- 负载点(POL)应用
- 无刷直流(BLDC)电机驱动器
