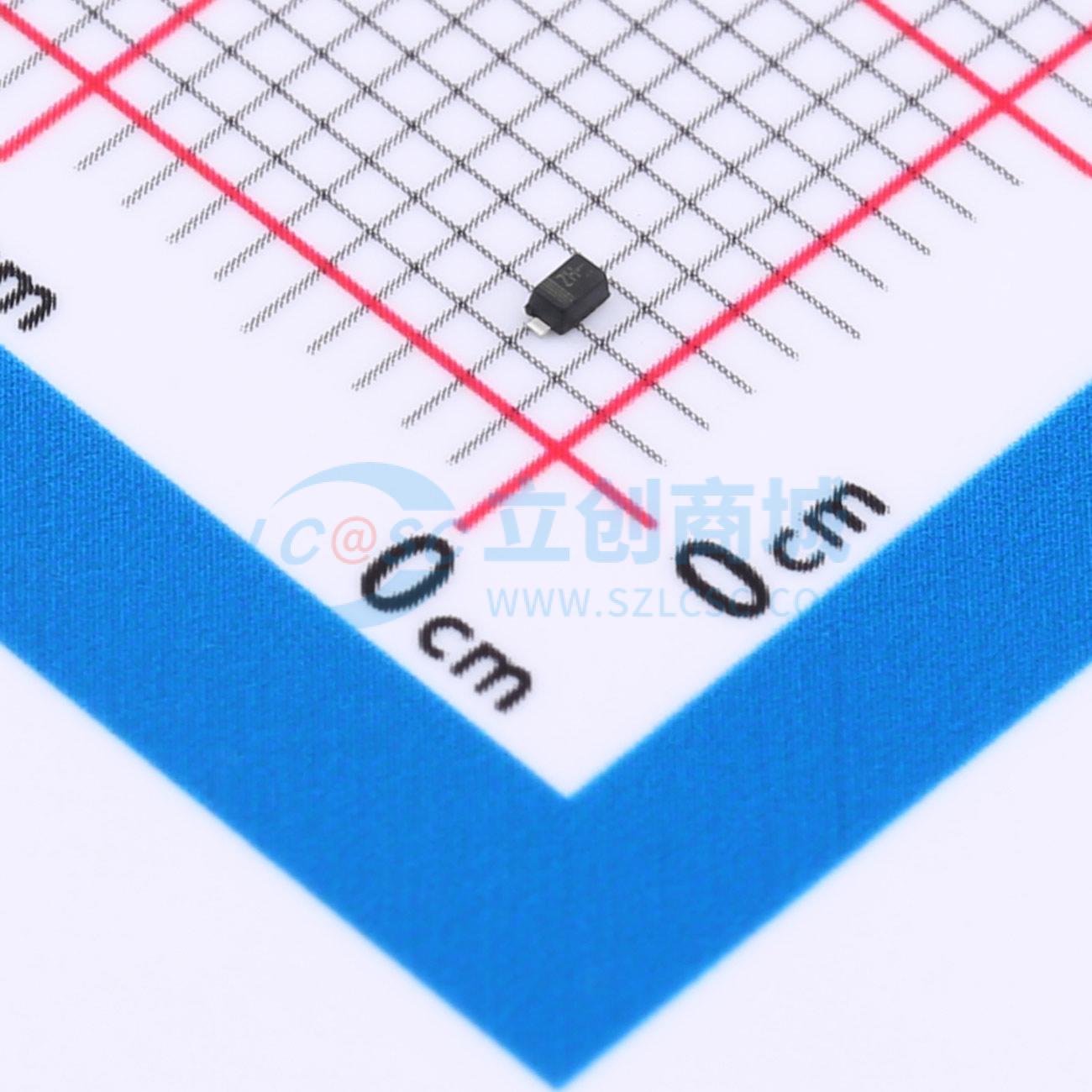

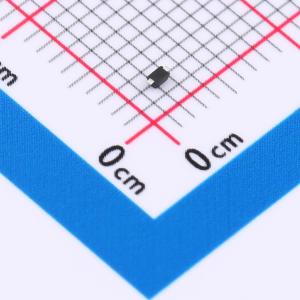

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z7V
单向ESD 7V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件属于TVS/ESD系列，设计用于提供高效的过电压保护。它具有9A的峰值脉冲电流(IPP)能力，工作电压(VRWM)为7V，结电容(CJ)达到40pF，适合对电容值有一定容忍度的应用场景。此产品采用单向(Uni)设计，专为单一线路提供防护，确保电子设备在面对静电放电或瞬态电压时能够得到可靠保护，适用于各类消费电子产品中需要稳定性能的场合。
- 商品型号
- HESD5Z7V
- 商品编号
- C42401959
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.019697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 130W | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
HESD5Z7V器件可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-523。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±8kV（接触放电）/±15kV（空气放电）及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：200W (8/20us)
- 工作电压：7V
- 保护一条电源线或数据线
- 低钳位电压
- 低泄漏电流
