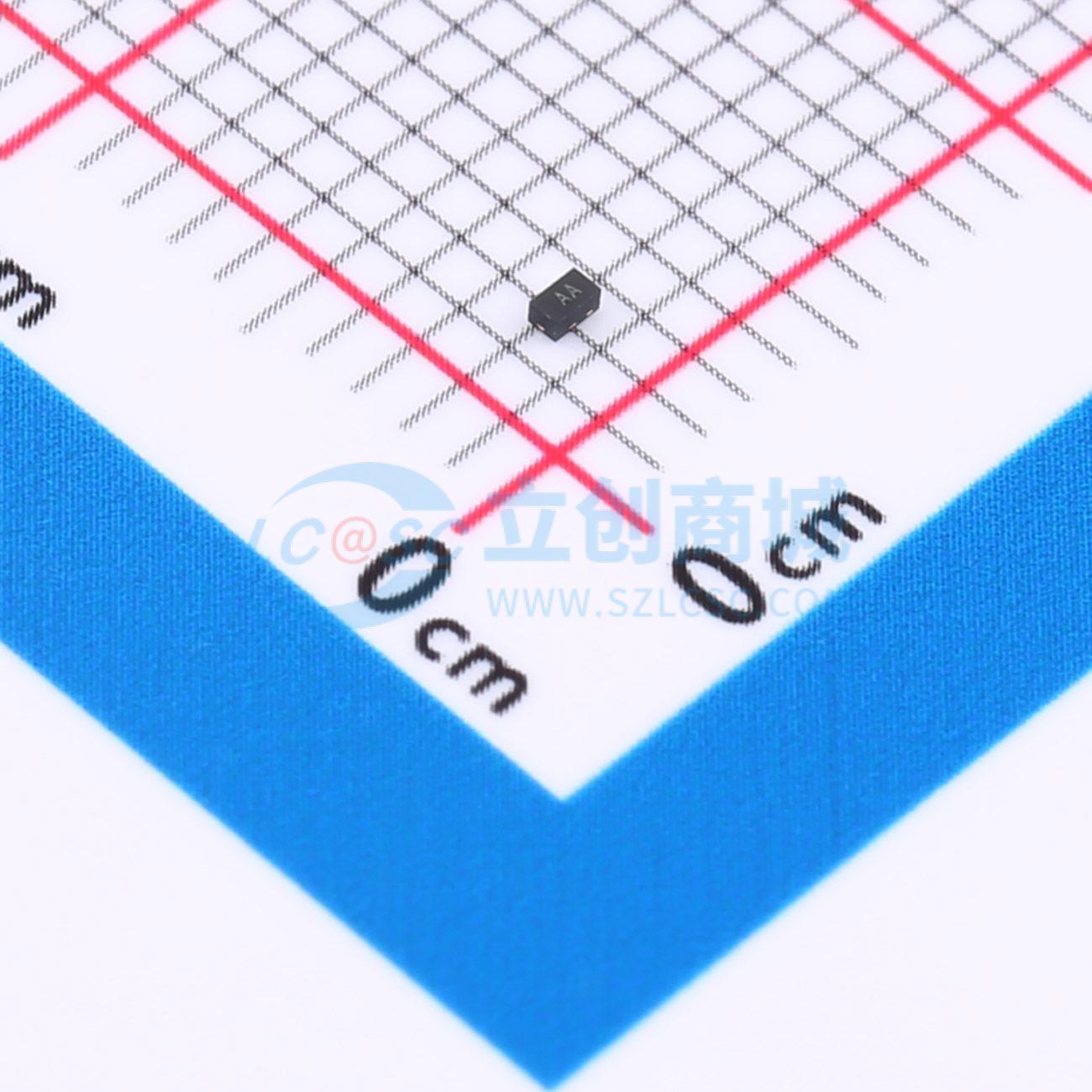

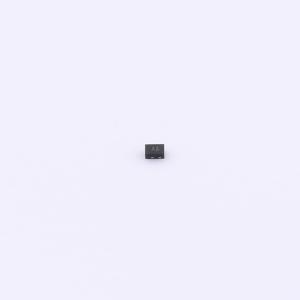

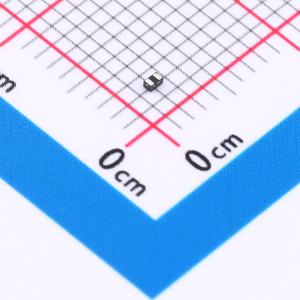

温馨提醒：图片仅供参考，商品以实物为准
HPESD12VL1BSLAZ
双向ESD 12V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件属于双向TVS二极管类型，具备8A的IPP（峰值脉冲电流）承受能力，以及12V的VRWM（重复峰值反向电压）。其特征电容仅为6.5pF，适合要求严苛的高速数据接口保护。适用于单线保护的设计，能在不影响数据传输速率的前提下，为电子设备中的关键线路提供可靠的瞬态电压抑制与静电放电保护，确保设备在遭遇突发电压波动时仍能稳定运行。
- 商品型号
- HPESD12VL1BSLAZ
- 商品编号
- C42401957
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010579克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
HPESD12VL1BSLAZ可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或出现故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。 它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。
商品特性
- 小外形尺寸：1.00 mm x 0.60 mm
- 低本体高度：0.50 mm
- 低泄漏
- 典型响应时间 < 1 ns
- 符合人体模型3级ESD等级
- 具备IEC61000-4-2 4级ESD保护
- 我们声明产品材料符合RoHS要求且无卤。
