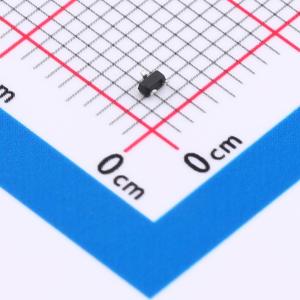

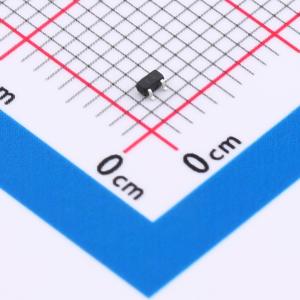

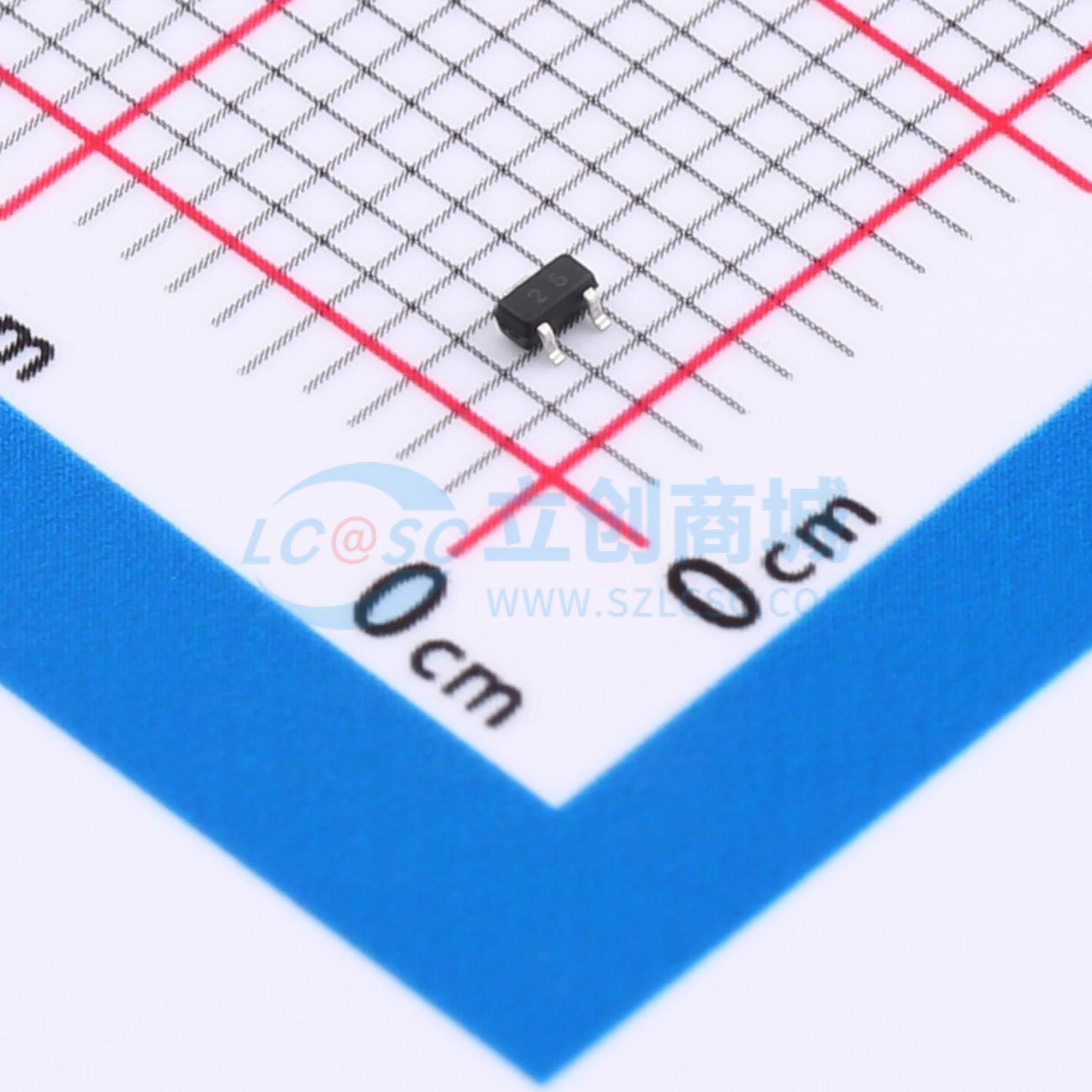

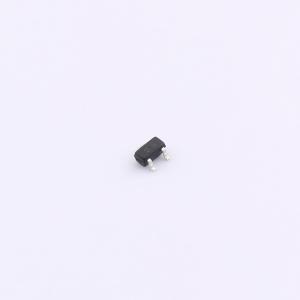

HKRC404ERTKP
NPN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款数字晶体管属于NPN型，具有稳定的电气特性，适用于多种电路设计中。其集射极击穿电压（Vceo）为50V，这意味着当集电极与发射极之间的电压差超过此值时，可能会导致器件损坏。此外，该晶体管的最大集电极电流（Ic）为30mA，限制了通过集电极所能承载的最大电流，适用于驱动小型负载或作为开关元件使用。此款晶体管在信号放大及逻辑门电路中有良好的表现，是电子爱好者和设计师的理想选择。
- 商品型号
- HKRC404ERTKP
- 商品编号
- C42389342
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.021717克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 68@5mA,5V | |
| 最小输入电压(VI(on)) | 3V@2mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 61.1kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使器件设计变得简单。
