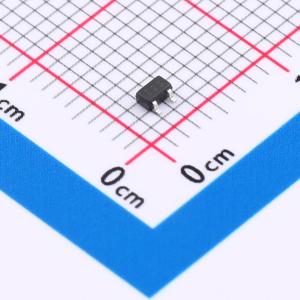

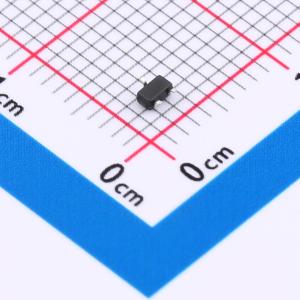

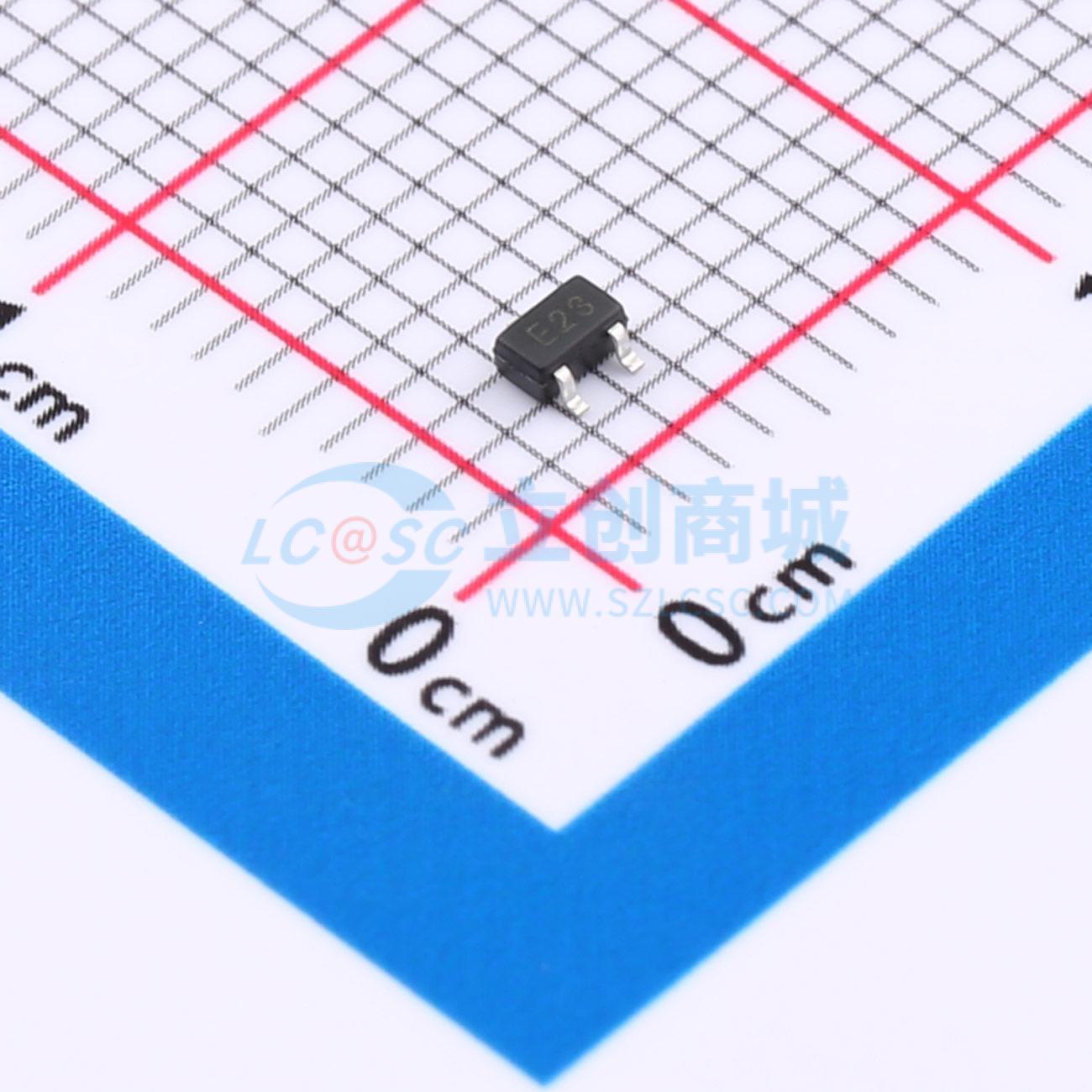

温馨提醒：图片仅供参考，商品以实物为准
HRN1306LF
NPN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款数字晶体管为NPN类型，其集射极击穿电压（Vceo）为50V，能够在多种电子设备中提供可靠的高电压隔离性能。集电极最大电流（Ic）为100mA，适用于信号放大以及开关电路设计。无论是音频处理还是逻辑电平转换等应用场景，此款晶体管都能提供稳定且高效的性能表现，是电子爱好者和设计工程师的理想选择。
- 商品型号
- HRN1306LF
- 商品编号
- C42389354
- 商品封装
- SOT-323(SC-70)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 80@10mA,5V | |
| 最小输入电压(VI(on)) | 1.3V@5mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 6.11kΩ | |
| 电阻比率 | 10 | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（参见等效电路）。
- 偏置电阻由完全隔离的薄膜电阻组成，可实现输入的负偏置。它们还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使器件设计变得简单
