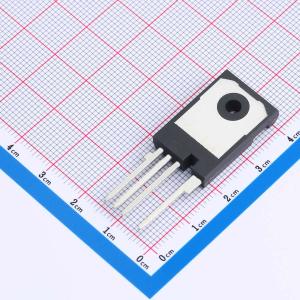

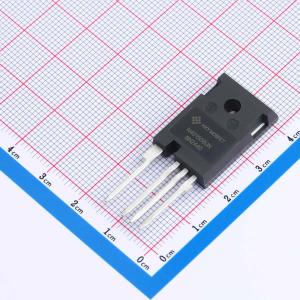

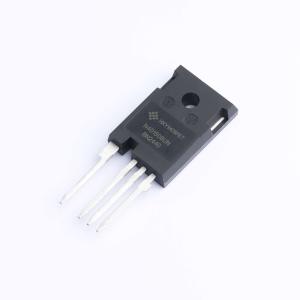

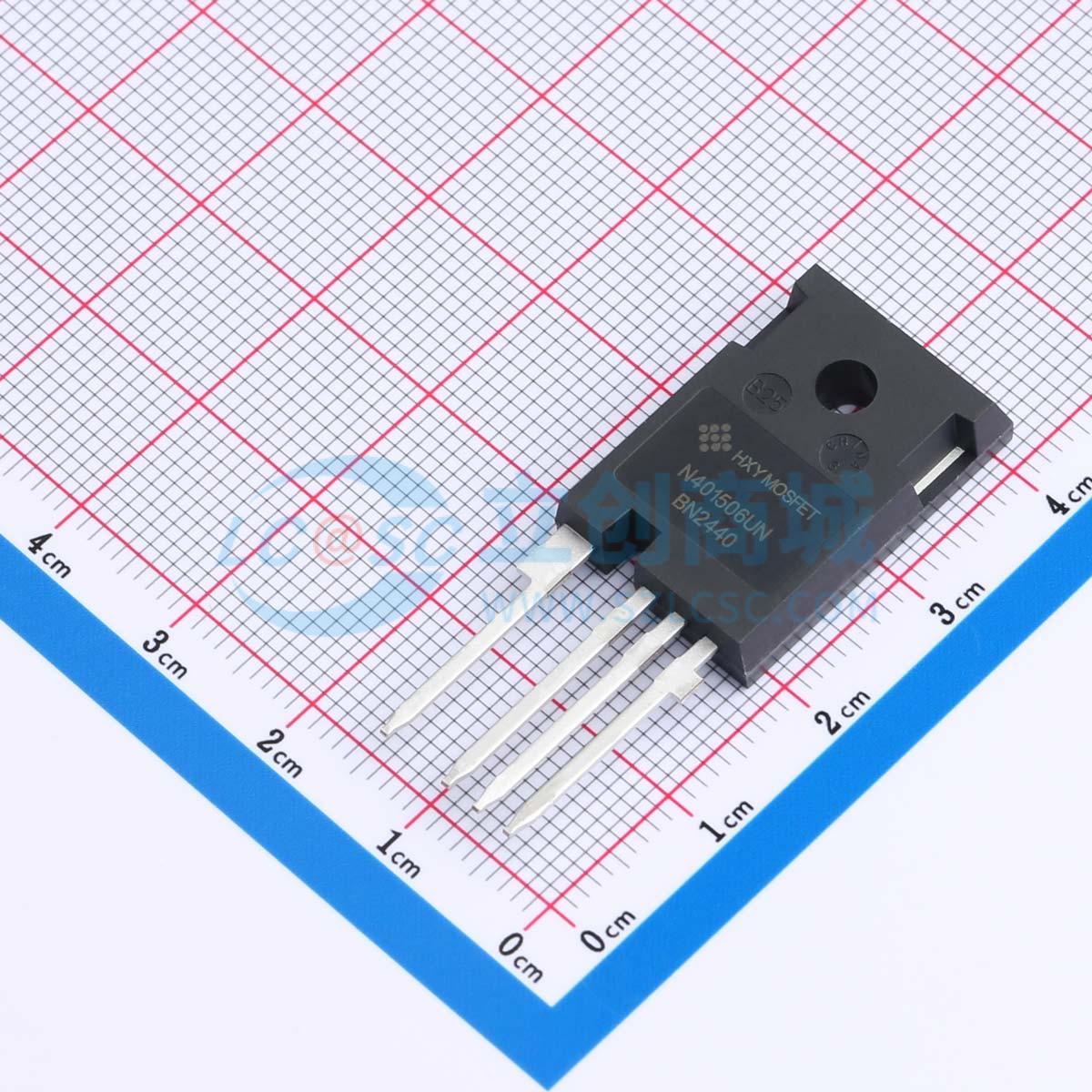

温馨提醒：图片仅供参考，商品以实物为准
HNVH4L015N065SC1
ID:120A VDSS:650V RDON:15mR N沟道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N沟道碳化硅场效应管（MOSFET）具有120A的电流处理能力（ID/A），并能够承受高达650V的漏源电压（VDSS/V）。其导通电阻（RDSON）仅为15毫欧，有助于减少导通状态下的功率损失。该MOSFET设计支持最高15V的栅源电压（VGS/V），适用于需要快速开关和高效率的应用领域，例如高性能的电源供应单元或者复杂的电力调节模块等场合。
- 商品型号
- HNVH4L015N065SC1
- 商品编号
- C42389168
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 7.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 120A | |
| 耗散功率(Pd) | 416W | |
| 阈值电压(Vgs(th)) | 3.6V | |
| 栅极电荷量(Qg) | 188nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.011nF | |
| 反向传输电容(Crss) | 31pF | |
| 工作温度 | -40℃~+175℃ | |
| 输出电容(Coss) | 289pF | |
| 导通电阻(RDS(on)) | 21mΩ |
