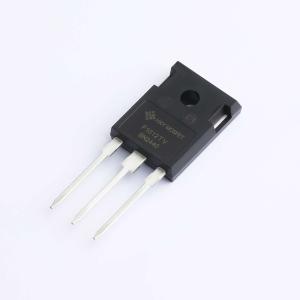

HFFSH10120ADNF155
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款碳化硅二极管提供10安培的最大连续正向电流（IF/A），并具备高达1200伏特的反向重复电压（VR/V）。其正向电压（VF/V）为1.4伏特，在大电流通过时保持较低的能量损耗。反向漏电流（IR/uA）控制在150微安，确保了在无正向偏压时的良好隔离性。此外，该二极管支持最高46安培的正向浪涌电流（IFSM/A），适合用于需要处理瞬时电流峰值的电路设计中。其优异的性能使其成为高频开关电路及需提升效率与可靠性的电子装置的理想选择。
- 商品型号
- HFFSH10120ADNF155
- 商品编号
- C42389181
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 7.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1对共阴极 | |
| 整流电流 | 38A | |
| 正向压降(Vf) | 1.8V@5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 150uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 46A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 1.2kV 肖特基整流器
- 零反向恢复电流
- 高频工作
- 与温度无关的开关特性
- 极快的开关速度
应用领域
- 开关模式电源
- 功率因数校正或直流/直流转换级中的升压二极管
- 逆变器级中的续流二极管
- 交流/直流转换器
