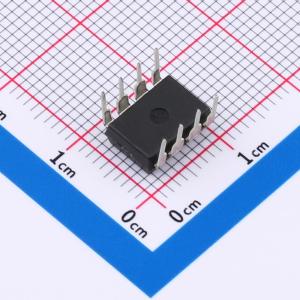

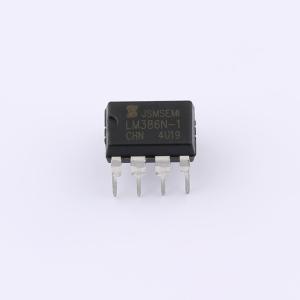

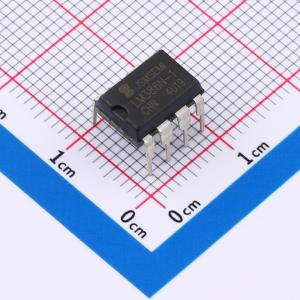

温馨提醒：图片仅供参考，商品以实物为准
LM386N-1
LM386N-1
- 描述
- LM386 音频功率放大器主要应用于低电压消费类产品。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM386N-1
- 商品编号
- C41421790
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | - | |
| 输出功率 | - | |
| 工作电压 | 4V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 50dB |
商品概述
LM386音频功率放大器主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但是在1脚和8脚之间增加一只外接的电阻和电容，便可将电压增益调为任意值，直至200。输入端以地为参考，同时输出端被自动偏置到电源电压的一半。在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适合于电池供电的场合。
商品特性
- 静态功耗低，可用电池供电
- 电压增益由20~200可调
- 电源电压范围宽，VCC = 4~18V
- 外围元件少
- 失真度低
应用领域
- AM/FM收音机音频放大器
- 免提电话机扬声系统线驱动器
- 小型伺服驱动器
- 便携式录音机音频功率放大器
- 电视机音频系统
- 超声波驱动器
- 电源变换器
