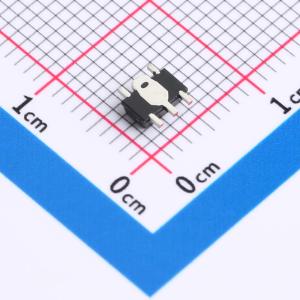

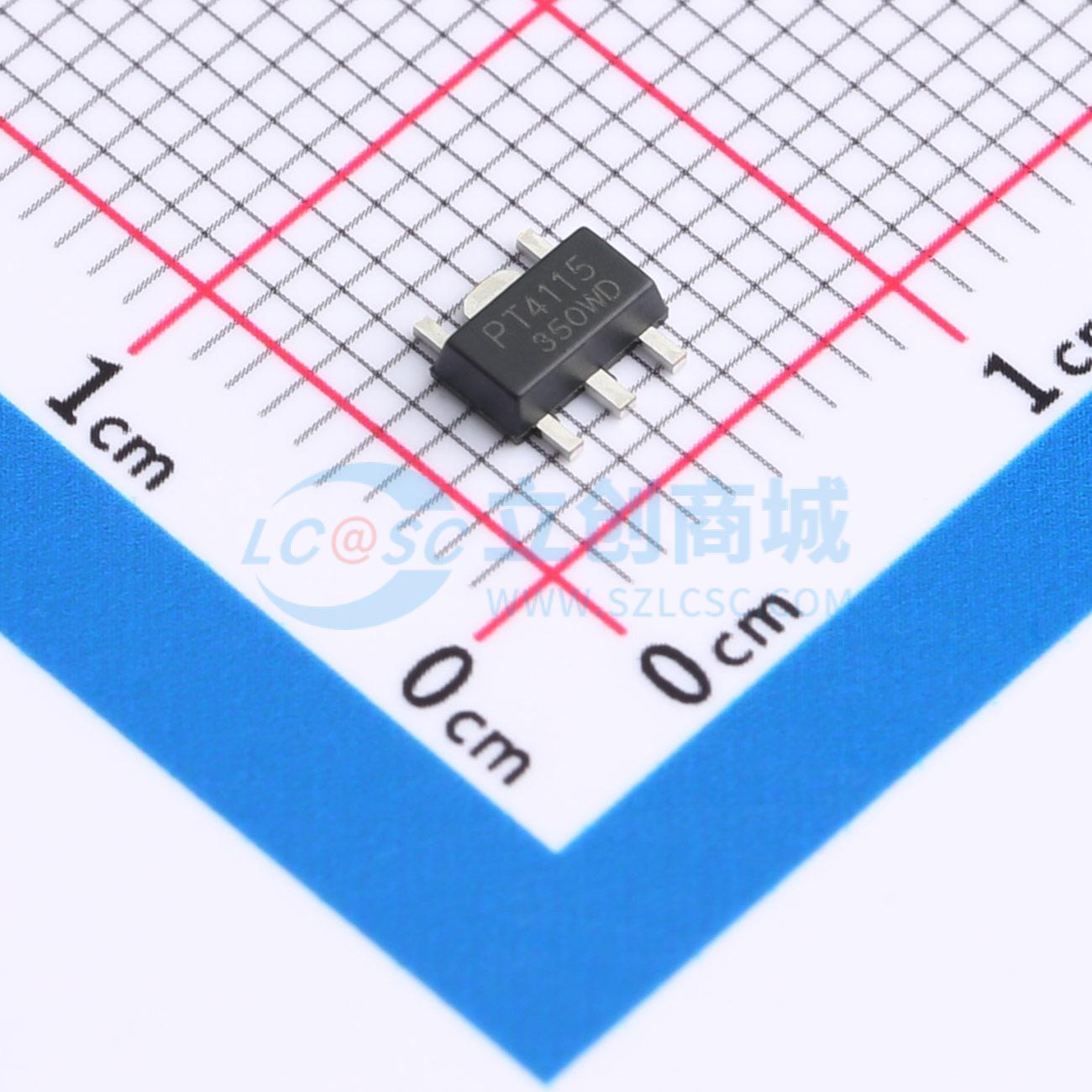

PT4115B89E-JSM

LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 应用于车载LED灯、备用灯、LED信号灯。
品牌名称: JSMSEMI(杰盛微)
商品型号: PT4115B89E-JSM
商品编号: C41421782
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.1481克(g)

商品参数

商品概述

PT4115B89E是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。工作电压从5.5V到30V，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件，可以驱动供高达数十瓦的LED。内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚DIM。当DIM脚电压低于0.3V时输出关断，进入待机状态。内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，采用专利的恒流电路具有优异的负载调整率和线性调整率。采用SOT89 - 5和ESOP8封装。

商品特性

最大输出电流：1.2A
高效率：96%
优异的负载调整率和线性调整率
高端电流检测
最大辉度控制频率：20KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±5%
宽输入电压：5.5V~30V
智能过温保护
低压差无过冲

应用领域

LED备用灯
信号灯
低压LED射灯代替卤素灯
汽车照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5.5V~30V
	开关频率	0MHz~1MHz
	通道数	-
	输出电压	-
	输出电流	1.2A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
