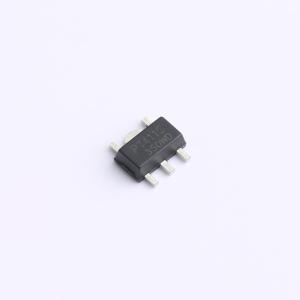

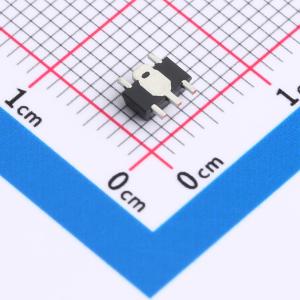

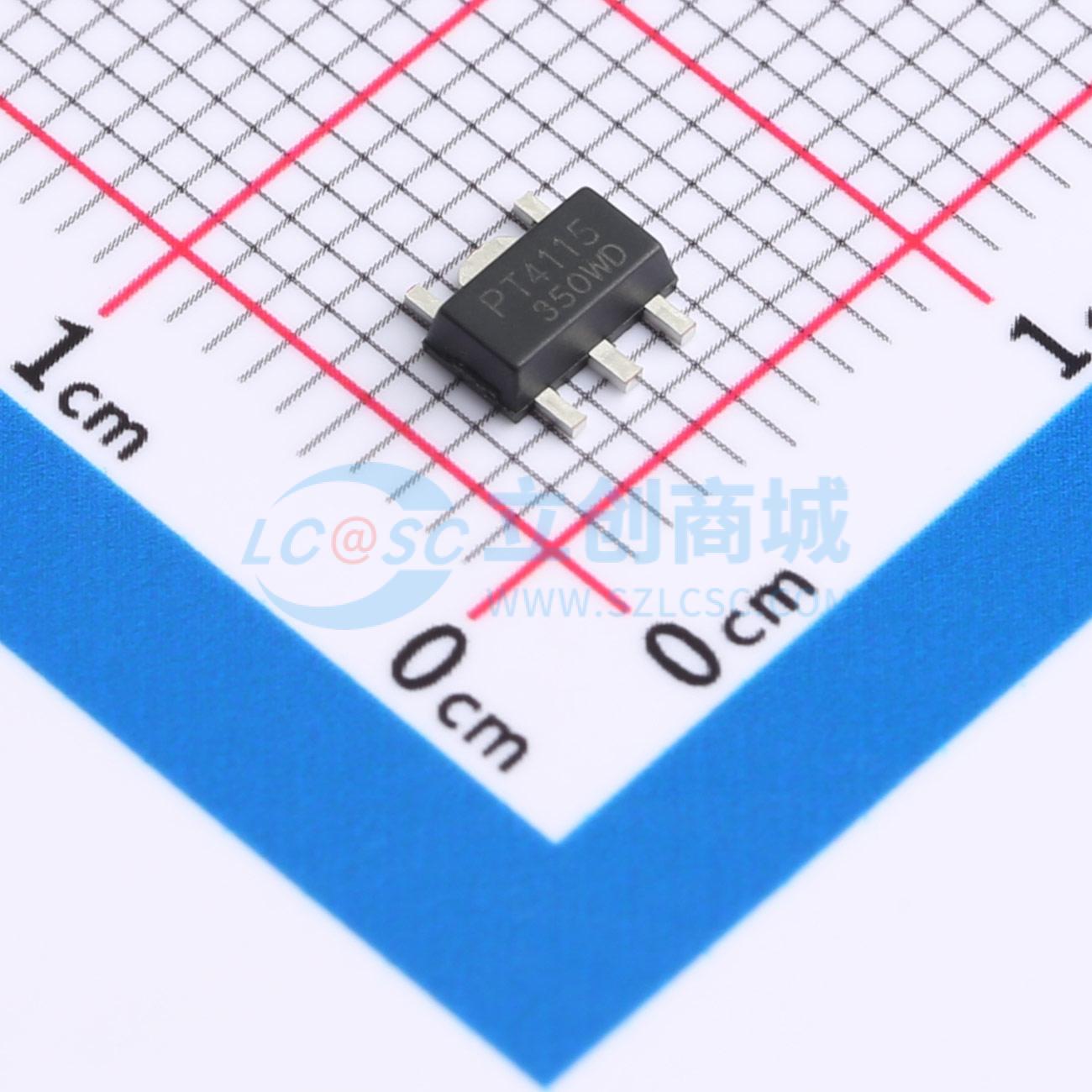

温馨提醒：图片仅供参考，商品以实物为准

PT4115EE89E-JSM

LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 应用于车载LED灯、备用灯、LED信号灯。
品牌名称: JSMSEMI(杰盛微)
商品型号: PT4115EE89E-JSM
商品编号: C41421783
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.1479克(g)

商品参数

商品概述

PT4115EE89E是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或者多颗串联LED。芯片内置导通电阻为0.45Ω的功率开关，输入电压可以由6V到30V，并且根据不同外部器件，芯片可以驱动高达数十瓦的LED，最大输出电流可达1.2A。4115具有调光功能，通过DIM引脚实现模拟调光和宽范围PWM调光。当VDIM低于0.3V时，功率开关关断，芯片进入低功耗待机状态。

PT4115EE89E是一款内置30V功率开关的高端电流检测降压型高精度高亮度LED恒流驱动控制器。系统通过一个外接电阻设定输出电流，最大输出电流可达1.2A；电流检测精度高达±5%；外围仅需很少的元件。

PT4115EE89E和电感（L）、电流采样电阻（RCS）形成一个自震荡连续电感电流模式的降压型恒流LED驱动器。PT4115EE89E通过检测电流采样电阻（RCS）上的电压Vrs（Vin - Vcsn）来决定内部功率管的打开与关断。此系统对于电感电流的控制模式称为电感电流滞环控制模式，其对负载瞬变具有非常快的响应，对输入电压具有高的抑制比，其电感电流纹波为+/-20%。

商品特性

输入电压范围：6V to 30V
最大输出LED电流1.2A
5%的输出电流精度
高达97%的效率
极少的外部器件
复用DIM引脚进行LED开关、模拟调光和PWM调光
LED开路保护
过热保护
输出电流可调节
具有输入欠压保护功能

应用领域

低压LED射灯代替卤素灯
车载LED灯
LED备用灯
LED信号灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~30V
	开关频率	-
	通道数	-
	输出电压	-
	输出电流	1.2A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
