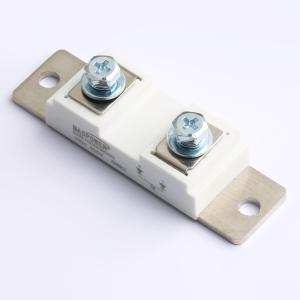

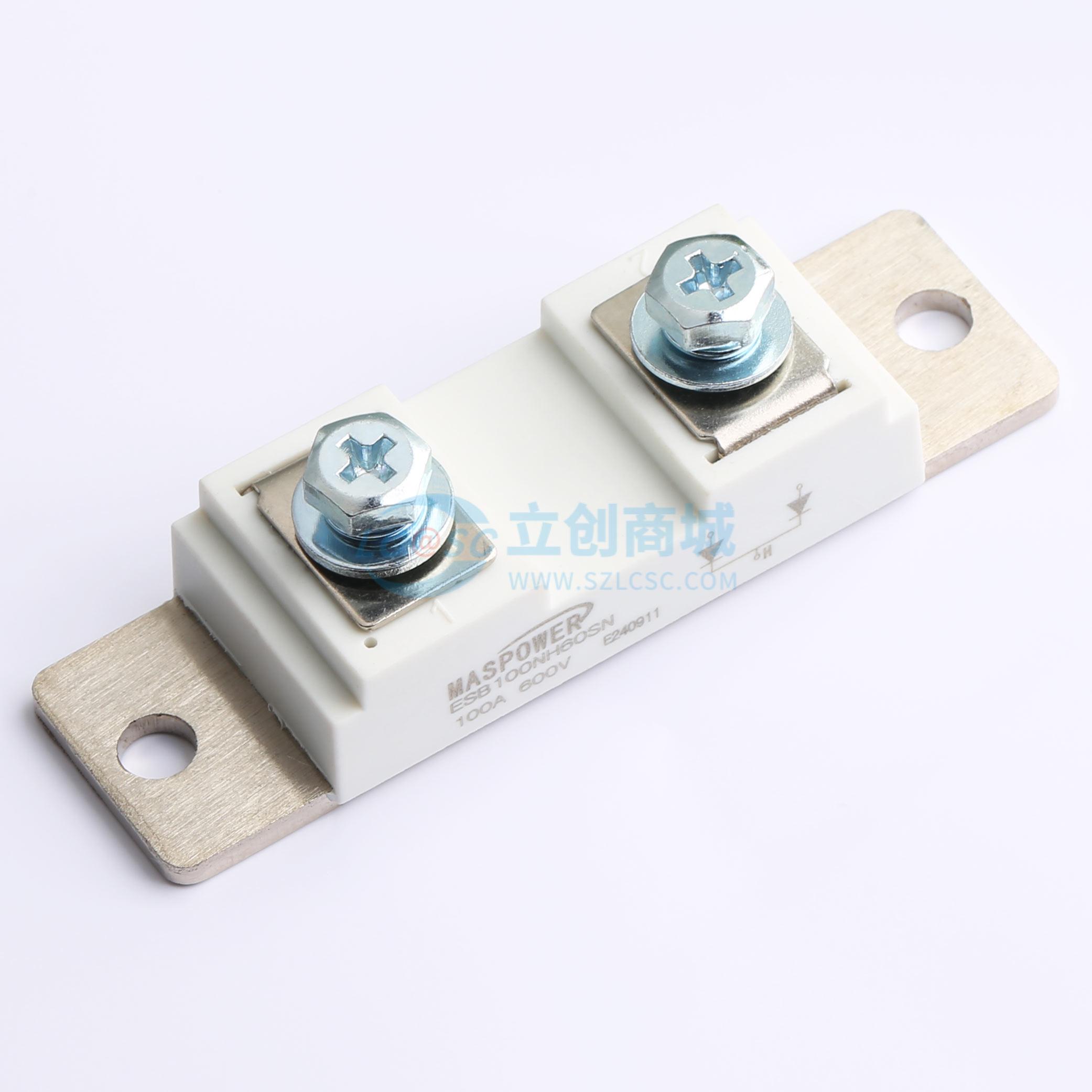

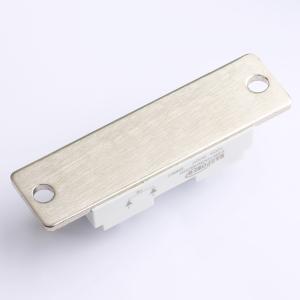

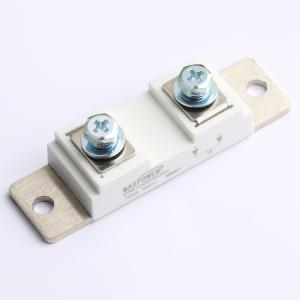

ESB100NH60SN
耐压:600V 电流:100A 反向恢复时间：150ns
- 描述
- 600V 100A FD3 超快恢复二极管模块
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESB100NH60SN
- 商品编号
- C41417715
- 商品封装
- FD-3
- 包装方式
- 盒装
- 商品毛重
- 106.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 反向恢复时间(Trr) | 150ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | 568W | |
| 非重复峰值浪涌电流 (Ifsm) | 1.4kA |
商品概述
超快软恢复二极管模块设备经过优化，可减少高频功率调节电气系统中的损耗和电磁干扰/射频干扰。这些二极管模块非常适合用于功率转换器、电机驱动器和其他开关损耗占总损耗很大比例的应用。
商品特性
- 重复反向电压：VRRM = 600V
- 低正向压降：VF(典型值) = 1.3V
- 平均正向电流：IF(AV.) = 100A，在Tc = 100°C时
- 超快反向恢复时间：trr(典型值) = 150ns
- 对恢复参数进行了广泛表征
- 降低电磁干扰和射频干扰
- 非隔离型封装
应用领域
- 电机驱动器
- 续流应用
- 高功率转换器
- 焊机
- 各种开关和电信电源
