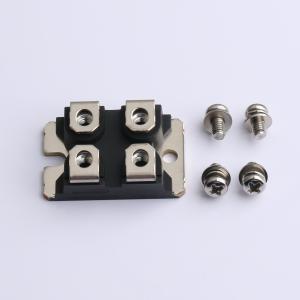

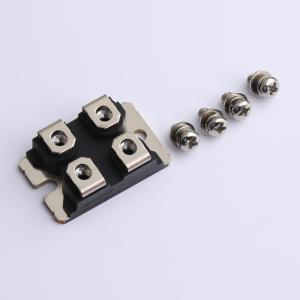

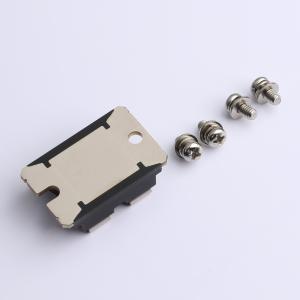

MSG140T120HLF4
5件套 IGBT MSG140T120HLF4
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT 1200V 75A SOT-227 模块
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG140T120HLF4
- 商品编号
- C41417730
- 商品封装
- SOT-227
- 包装方式
- 管装
- 商品毛重
- 40克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 746W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 280A | |
| 集射极饱和电压(VCE(sat)) | 2.55V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@500uA | |
| 栅极电荷量(Qg) | 281nC@15V | |
| 输入电容(Cies) | 18nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 306pF | |
| 反向传输电容(Cres) | 91pF | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 102ns | |
| 导通损耗(Eon) | 6.8mJ | |
| 关断损耗(Eoff) | 3.5mJ | |
| 反向恢复时间(Trr) | 123ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 集电极 - 发射极电压VCE = 1200V，集电极电流IC = 140A
- 极低饱和电压：在结温TVJ = 25℃、集电极电流IC = 100A时，集电极 - 发射极饱和电压VCE(sat) = 1.94V
- 最高结温：TJ = 175℃
- 正温度系数
- 参数分布紧密
- 高输入阻抗
应用领域
- 电动汽车
- 充电
- 串式转换器
- 工业不间断电源
- 其他需要高功率开关的动力系统应用
