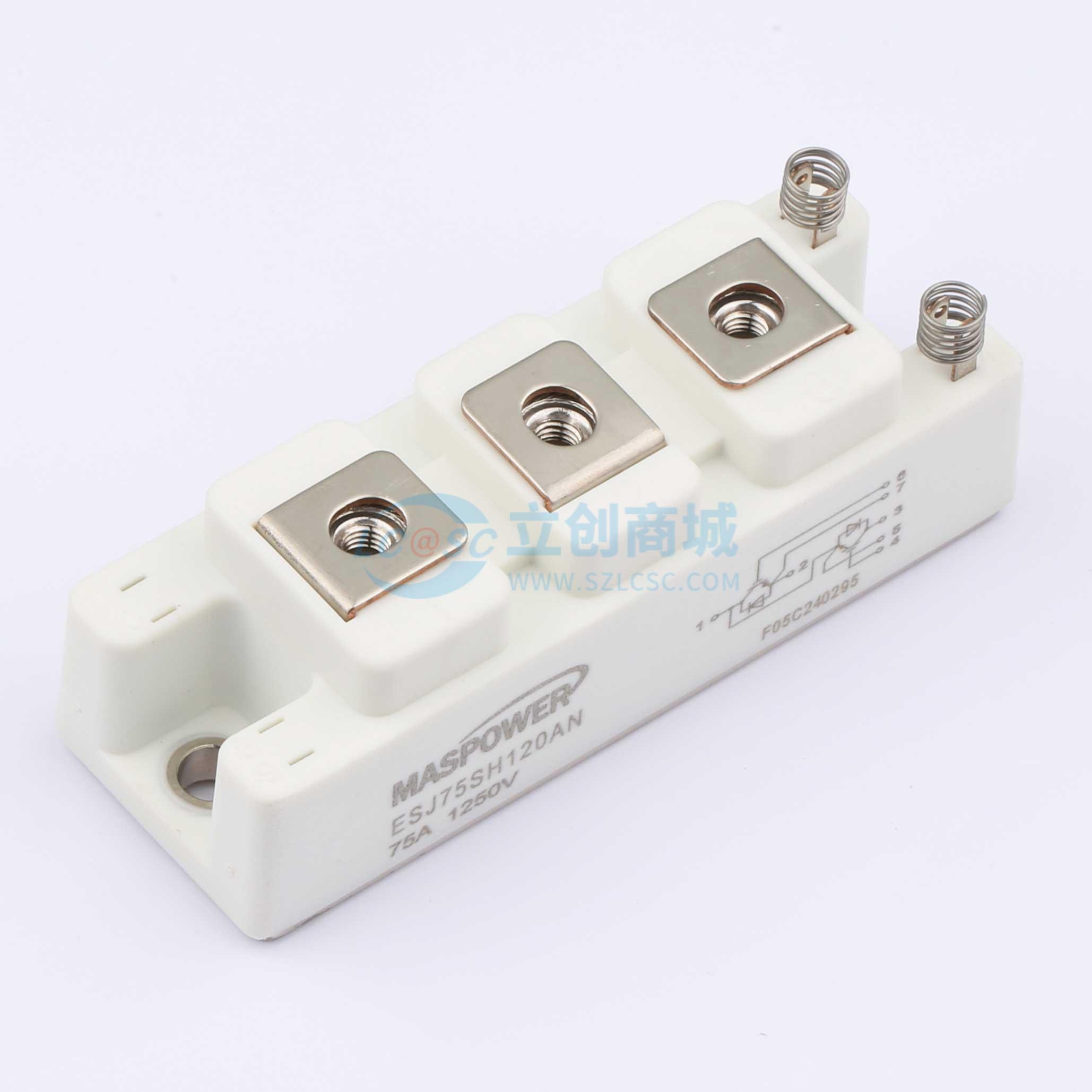

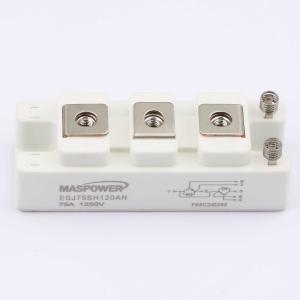

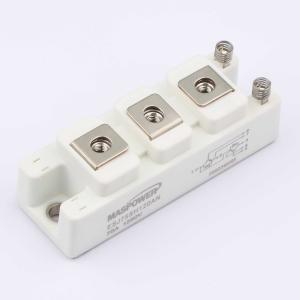

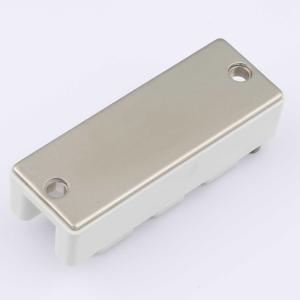

ESJ75SH120AN
1.2kV 150A
- 描述
- 1200V 75A FD7 电源模块 高功率 NPT IGBT 模块
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESJ75SH120AN
- 商品编号
- C41417724
- 商品封装
- FD-7
- 包装方式
- 盒装
- 商品毛重
- 162.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 3.7V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 650nC@15V | |
| 开启延迟时间(Td(on)) | 160ns | |
| 关断延迟时间(Td(off)) | 470ns | |
| 导通损耗(Eon) | 4.7mJ | |
| 关断损耗(Eoff) | 2.3mJ | |
| 反向恢复时间(Trr) | 150ns |
