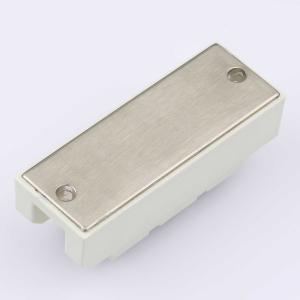

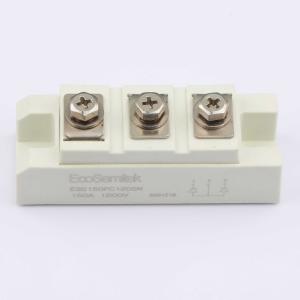

温馨提醒：图片仅供参考，商品以实物为准
ESD150PC120SN
耐压:1200V 电流:150A 反向恢复时间：135ns
- 描述
- 1200V 150A FD5 超快恢复二极管模块
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESD150PC120SN
- 商品编号
- C41417726
- 商品封装
- FD-5
- 包装方式
- 盒装
- 商品毛重
- 197.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阳极 | |
| 正向压降(Vf) | 2.15V | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 150A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1mA | |
| 反向恢复时间(Trr) | 135ns | |
| 工作结温范围 | -40℃~+150℃ | |
| 耗散功率(Pd) | 960W | |
| 非重复峰值浪涌电流 (Ifsm) | 2.1kA |
商品特性
- 重复反向电压：VRRM = 1200V
- 低正向电压：V₍F₎（典型值） = 2.15V；平均正向电流：I₍F₎（平均值） = 150A，@TC = 100℃
- 超快速反向恢复时间：trr（典型值） = 135ns
- 对恢复参数进行了广泛表征，降低了电磁干扰（EMI）和射频干扰（RFI）
- 隔离型封装
应用领域
- 高速高功率转换器
- 焊机
- 各种开关和电信电源
