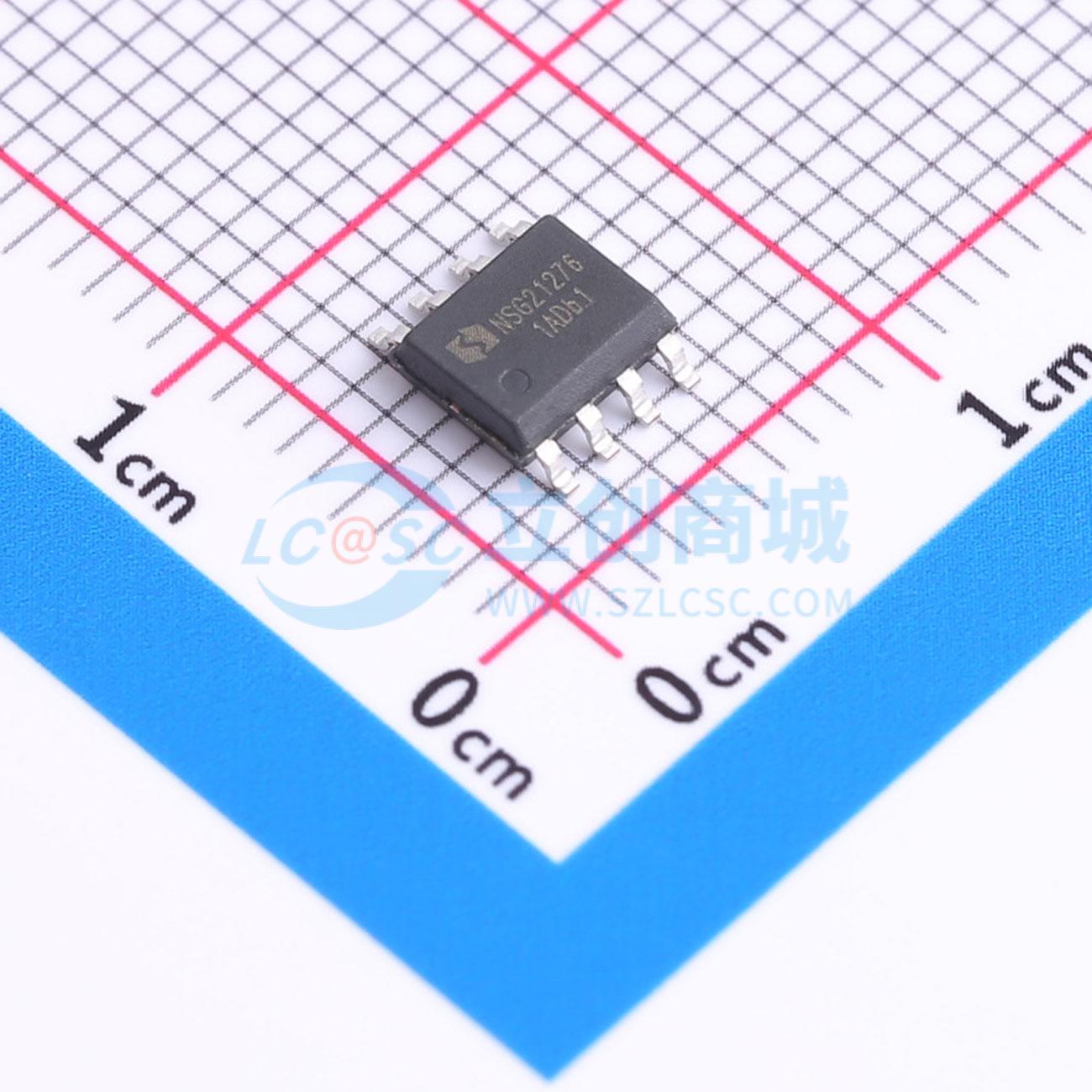

温馨提醒：图片仅供参考，商品以实物为准
NSG21276
NSG21276
- 描述
- NSG21276是一款带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺使得高侧栅驱动电路单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路，当检测到过流状态时，关断芯片输出，同时，一个漏极开路的FAULT端口输出错误信号。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG21276
- 商品编号
- C41414526
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.164667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 8V~22V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 60uA |
商品概述
NSG21276是一款带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺使得高侧栅驱动电路单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路，当检测到过流状态时，关断芯片输出，同时，一个漏极开路的FAULT端口输出错误信号。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达300V。采用SOIC8封装，可以在 -40°C至125°C温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为 +300V
- 兼容3.3V, 5V和15V输入逻辑
- dVₛ/dt耐受能力可达 ±50V/ns
- Vs负偏压能力达 -5V
- 输入输出同相位
- 栅极驱动电压：从8V到22V
- 栅极驱动拉/灌电流4A/4A
- 集成欠压锁定电路，欠压阈值6.8V/7.2V
- 芯片传输延时特性：开通/关断传输延时Ton/Toff = 150ns/150ns
- 宽温度范围 -40°C至125°C
- Fault引脚故障输出
- 符合RoSH标准
- SOIC8 (S)
应用领域
- 电机控制和驱动
- 机器人技术
- 电动汽车快速充电
