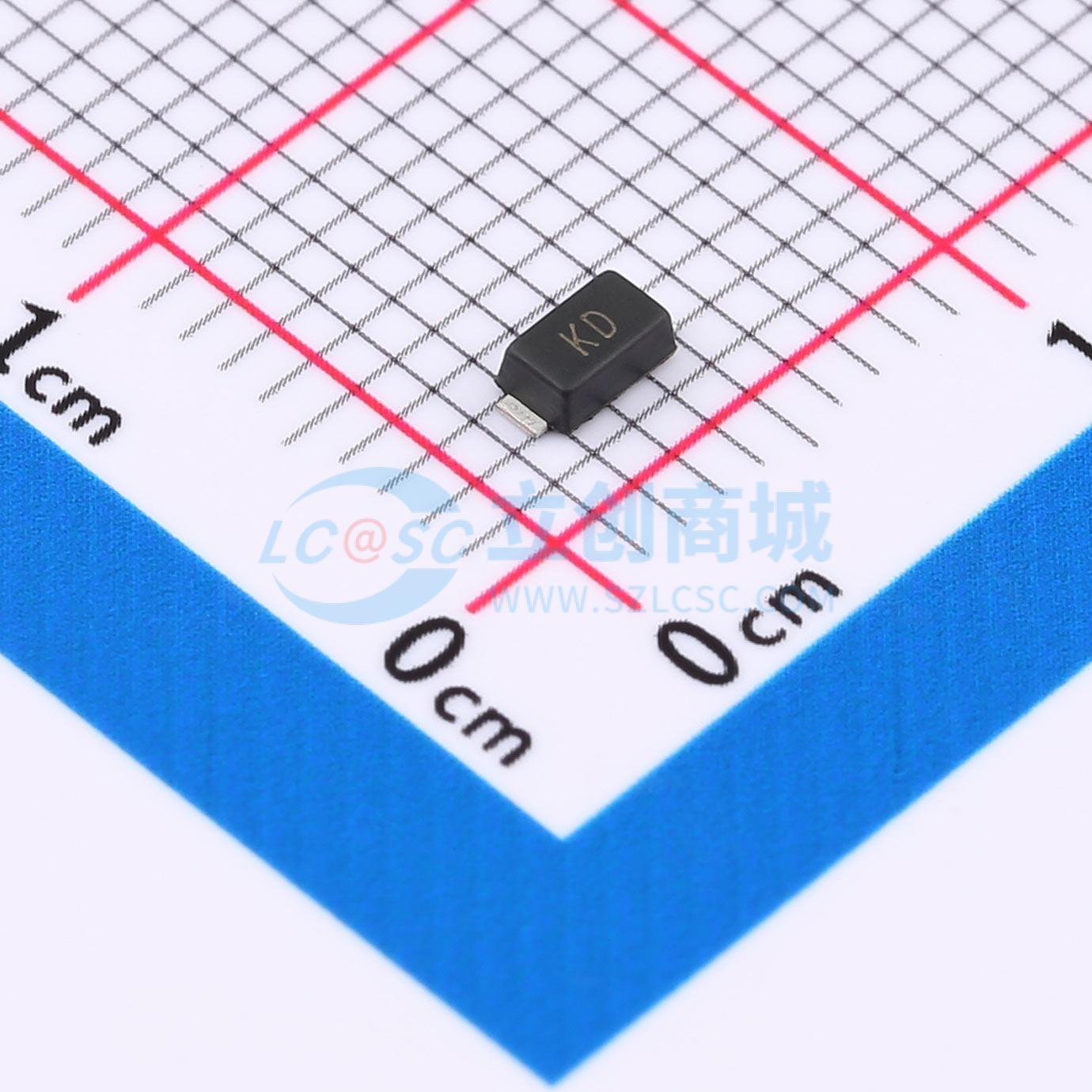

SMF3.3CA实物图

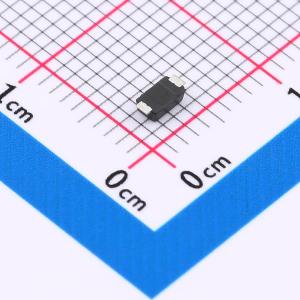

  • SMF3.3CA商品缩略图

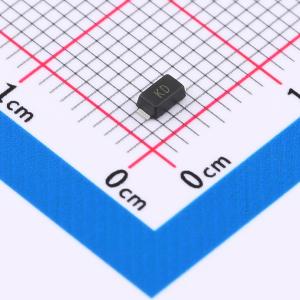

  • SMF3.3CA商品缩略图

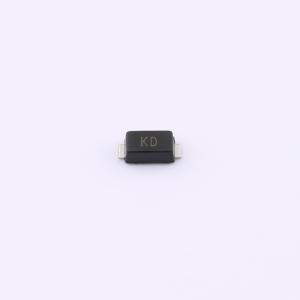

  • SMF3.3CA商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMF3.3CA

双向TVS 3.3V截止 峰值浪涌电流：22.7A

描述
特性：玻璃钝化芯片。 200W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 低泄漏。 极快的响应时间。 单向和双向单元。 IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
品牌名称
ElecSuper(静芯)
商品型号
SMF3.3CA
商品编号
C41409296
商品封装
SOD-123FL​
包装方式
编带
商品毛重
0.042267克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)3.3V
钳位电压8.8V
峰值脉冲电流(Ipp)22.7A
峰值脉冲功率(Ppp)200W@10/1000us
属性参数值
击穿电压(VBR)6.58V
反向电流(Ir)500uA
通道数单路
工作温度-55℃~+150℃
防护等级IEC 61000-4-4；IEC 61000-4-2
类型TVS

商品特性

  • 玻璃钝化芯片
  • 采用10/1000 µs波形时，具备200W峰值脉冲功率能力，重复率（占空比）：0.01%
  • 优异的钳位能力
  • 低漏电流
  • 极快的响应时间
  • 单向和双向单元
  • 符合IEC 61000-4-2 (ESD) ±30kV（空气放电） ±30kV（接触放电）
  • 外壳：模塑塑料
  • 引脚：符合MIL-STD-750方法2026的可焊性
  • 环氧树脂：UL 94V-0级阻燃
  • 极性：除双向器件外，色带表示阴极端
  • 符合RoHS标准
  • 根据JEDEC JESD201A表4a和4c进行晶须测试
  • 潮湿敏感度：根据J-STD-020为1级
  • 符合IEC-61000-4-2 ESD 30kV（空气放电），30kV（接触放电）
  • 根据IEC 61000-4-2为数据线提供ESD保护
  • 根据IEC 61000-4-4为数据线提供EFT保护
