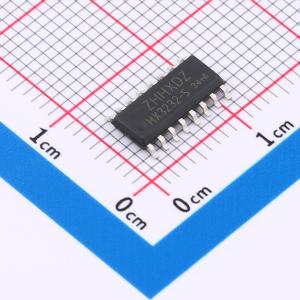

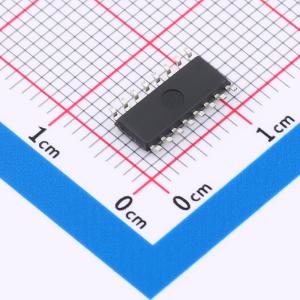

HX3232-S

HX3232-S/HX3232-ST多通道RS-232线路驱动器和接收器电路

描述: 该系列接口芯片采用3.3V供电，满足EIA/TIA-232和CCITTV.28/V.24通信标准，具有低功耗特性。内部集成了两个驱动器、两个接收器以及专用的开关电容稳压转换器。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX3232-S
商品编号: C41399161
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3991克(g)

商品参数

商品概述

HX3232-S/HX3232-ST系列接口芯片采用3.3V供电，满足EIA/TIA-232 和CCITT V.28/V.24 通信标准，具有低功耗特性。它内部集成了两个驱动器、两个接收器以及专用的开关电容稳压转换器。在3V至5.5V的电源范围内，该系列器件能够确保数据传输速率达到250kbit/s。此外，所有RS232 I/O引脚均具备出色的静电放电（ESD）保护能力，其保护水平远超EN61000-4-2标准规定的±15kV空气放电和±8kV接触放电要求。

商品特性

HX3232-S/HX3232-ST在3.3V或5V供电时，满足EIA/TIA-232F和CCITT V.28/V.24协议的通信要求
低静态工作电流：典型值0.5mA，最大值1mA
保证250kbps数据传输速率
低关断电流：典型值1uA，最大值10uA
专用开关电容电压转换器
RS-232 I/O的ESD防护15KV Human Body Model （HBM）15KV EN61000-4-2 Air Gap Discharge 8KV EN61000-4-2 Contact Discharge

应用领域

电池供电设备和手持设备
笔记本和掌上电脑
终端适配器和POS终端
蜂窝电话数据线缆
调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3.3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1mA
