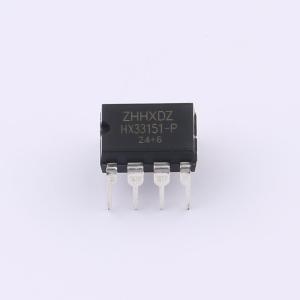

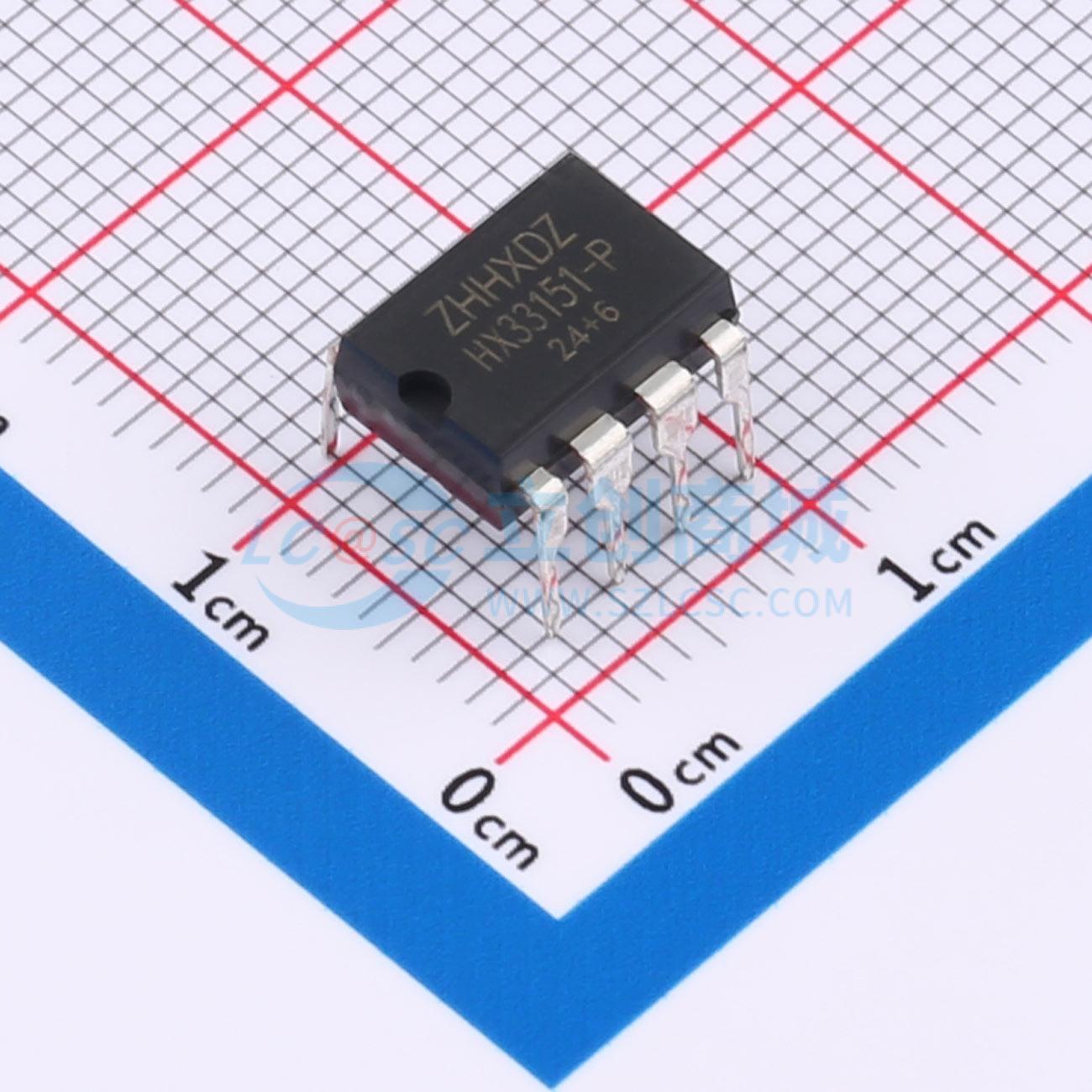

HX33151-P
双路 1.5A 峰值低端 MOSFET 驱动器
- 描述
- HX33151-P是列双路低压MOSFET驱动器采用BiCMOS/DMOS工艺制造，提供高效的电力使用和高可靠性。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX33151-P
- 商品编号
- C41399179
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 18ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 15ns | |
| 工作温度 | 0℃~+70℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 400uA |
商品概述
HX33151-S/HX33151-P 系列双低侧 MOSFET 驱动器采用 BiCMOS/DMOS 工艺制造，具有高效的功率利用率和高可靠性。这些驱动器将来自 TTL 或 CMOS 的输入逻辑电平转换为输出电压电平，输出电压可在正电源或地的 25 mV 范围内摆动。这与只能在电源的 1V 范围内摆动的双极型器件形成对比。HX33151-S/HX33151-P 驱动器有三种配置：双反相、双同相以及一个反相加一个同相输出。它们旨在替代 HX33151-S/HX33151-P，具有更优的电气性能和耐用性。 HX33151-S/HX33151-P 驱动器非常耐用，能够承受高达 500 mA 的反向电流（任一极性）而不会闩锁，并且接地引脚能够承受高达 5V 的噪声尖峰（任一极性）。这些驱动器主要用于驱动功率 MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重载时钟线、同轴电缆或压电换能器。需要注意的是，驱动器的总功耗不得超过封装的限制。适用于高功率和窄脉冲应用。
商品特性
- 峰值输出电流 1.5A
- 抗闩锁保护，可承受 >500 mA 反向电流
- 工作范围 4.5V 至 18V
- 25 ns 内可切换 1000 pF 负载
- 低静态电源电流
- 逻辑 1 输入时为 4 mA
- 逻辑 0 输入时为 400 μA
- 上升和下降时间匹配
- 输出阻抗 7Ω
- 典型延迟 <40 ns
- 逻辑输入保护至 –5V
- 逻辑输入阈值与电源电压无关
- 典型等效输入电容 6 pF
- 相对于电源或地的最大输出偏移 25 mV
应用领域
- MOSFET 驱动器
- 压电换能器驱动器
- 同轴电缆驱动器
- 时钟线驱动器
